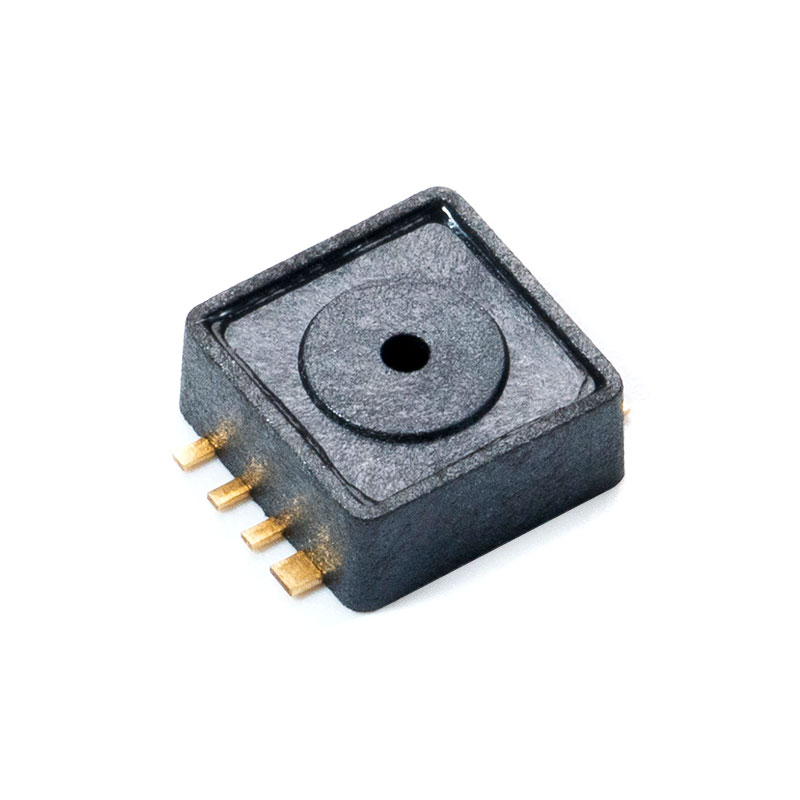

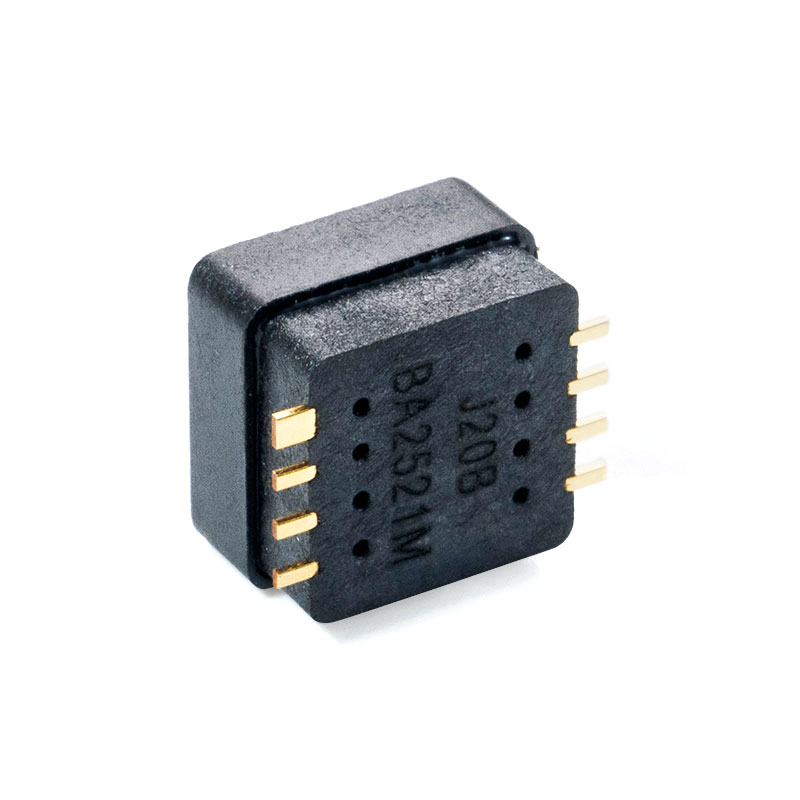

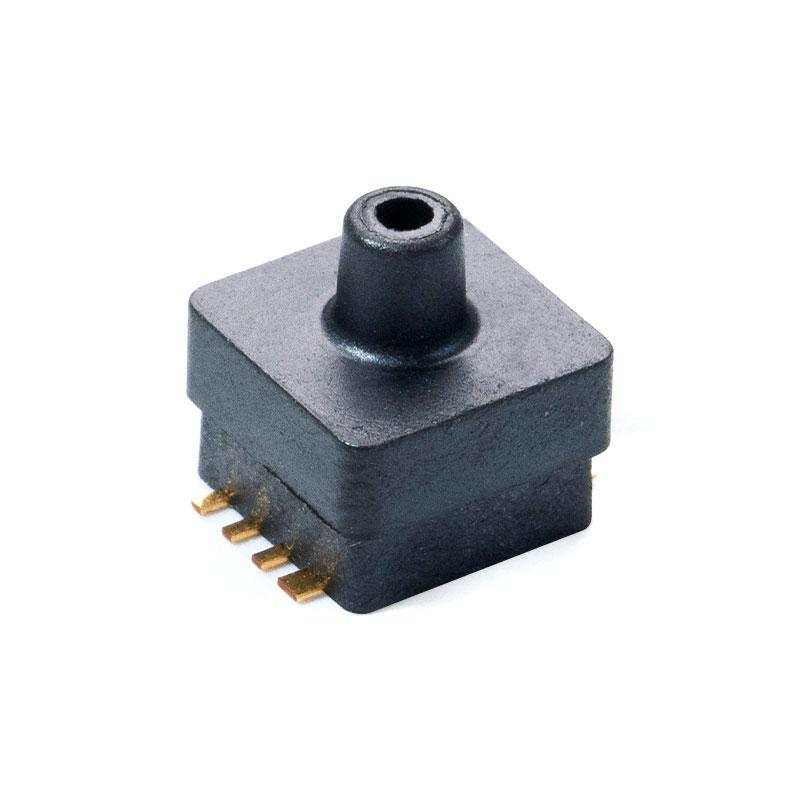

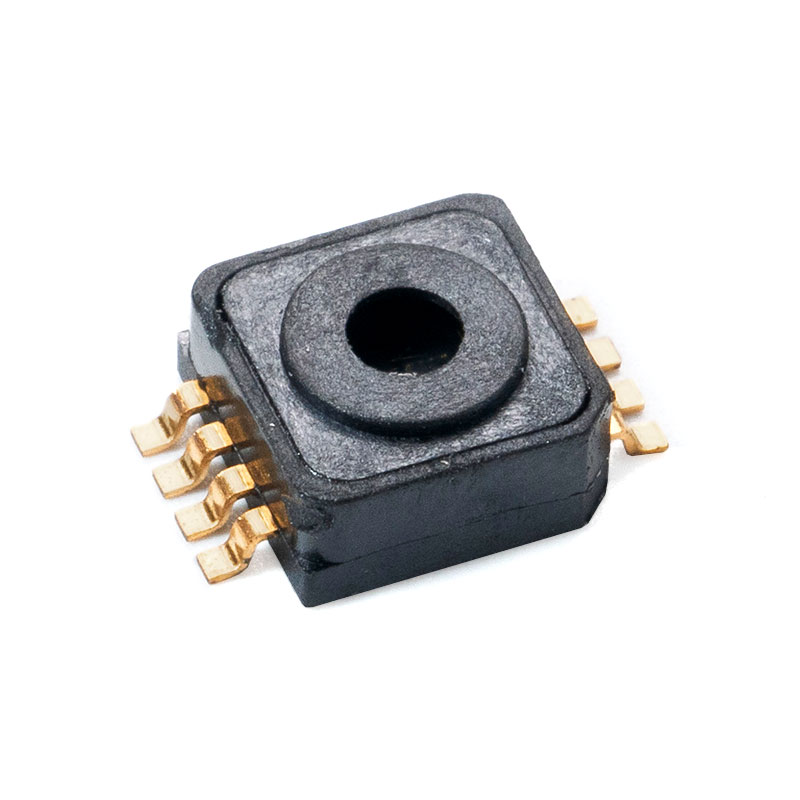

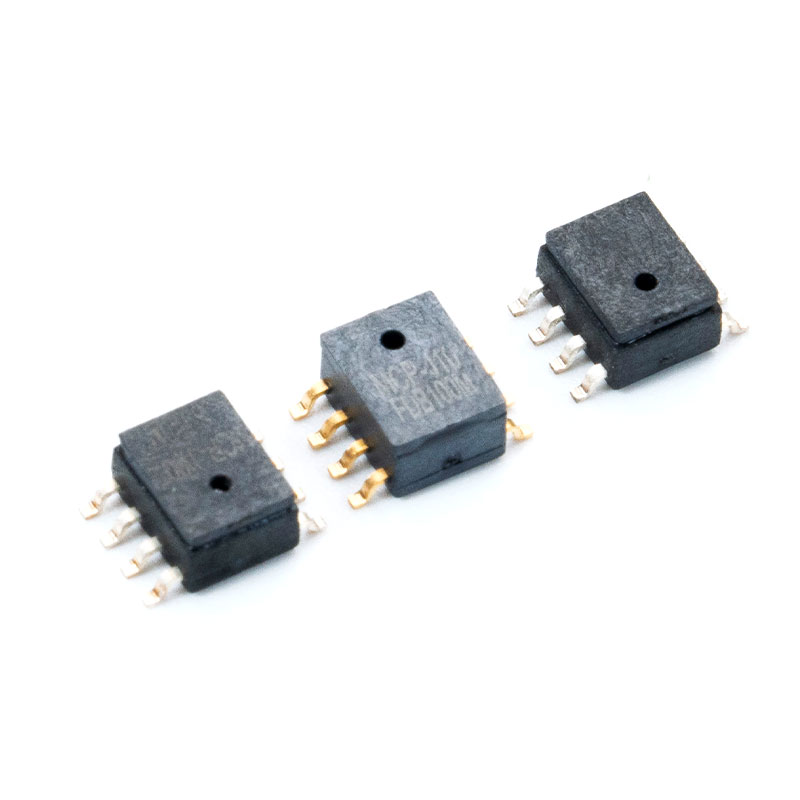

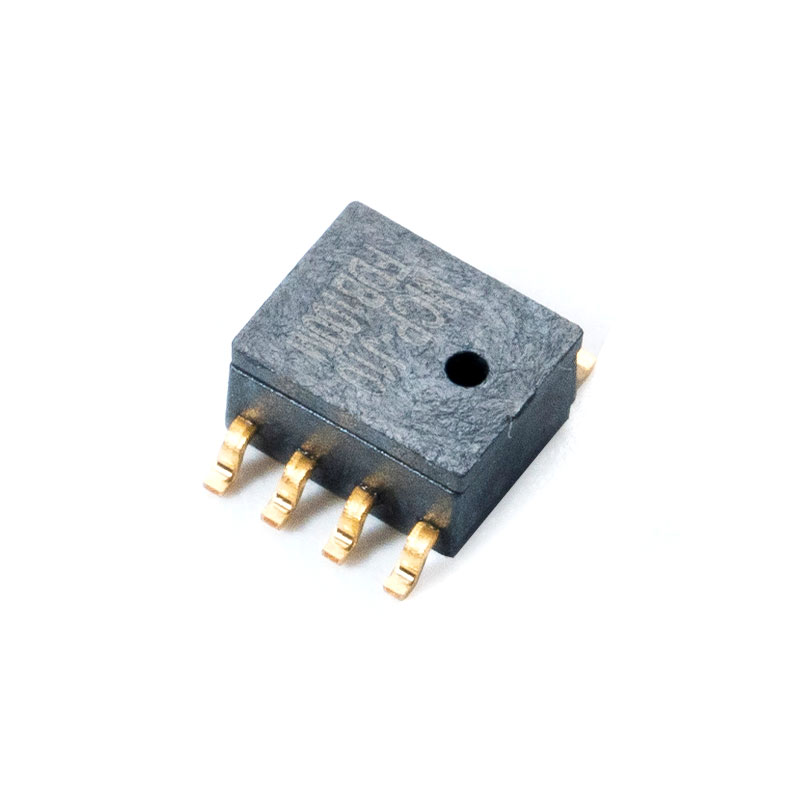

MCP-J10, J20, J20A, J20B, J20C Датчик аналогового сигнала

Обзор продукта

Серия MCP-J10 представляет собой калиброванный датчик абсолютного давления для измерения давления воздуха. В изделии используется микросхема формирования сигнала автомобильного класса для калибровки и компенсации выходного сигнала МЭМС, преобразующая сигналы давления от 10 кПа до 1500 кПа в аналоговые выходные сигналы (от 0 до 5 В). Обеспечивая превосходную надежность продукта, два чипа интегрированы в корпус, что значительно уменьшает его размер. В то же время кондиционированный продукт обеспечивает стандартную производительность в диапазоне температур и точности.

Ключевые особенности
Максимальная погрешность 2,5 % в диапазоне от 0 °C до 85 °C.
Идеально подходит для систем на базе микропроцессора или микроконтроллера.
Сверхминиатюрный комплект для поверхностного монтажа
Диапазон температур от -40°C до 125°C
Диапазон давления не является обязательным: от 10 кПа до 1500 кПа.
Пропорциональный/абсолютный аналоговый выход напряжения

Приложения
Автомобильные применения (измерение давления в коллекторе)
Промышленный контроль
Применение давления на мотоцикле
Гибридный, новый энергетический вакуумный датчик мощности
Обнаружение давления газа СПГ

Структурное исполнение
Чувствительный к давлению чип: кремниевый материал
Свинец: Золотая проволока
Корпус упаковки: материал LCP
Контакт: позолоченная медь
Вес нетто: около 0,4 г

ОПИСАНИЕ
На рынке датчиков появились калиброванные датчики абсолютного давления. Серия MCP-J20 предназначена для передачи давления во впускном коллекторе автомобилей и мотоциклов.
В этом продукте используются микросхемы преобразования сигнала автомобильного класса для калибровки и компенсации выходного сигнала ядра MEMS, а также преобразование сигналов давления от 10 до 1000 кПа в аналоговые выходные сигналы с настраиваемым выходным диапазоном (0–5 В). Обеспечивая превосходную надежность продукта, два чипа интегрированы и упакованы, что значительно уменьшает размер упаковки. В то же время подготовленный продукт может обеспечивать стандартные выходные данные в пределах температурного диапазона и диапазона точности, что избавляет клиентов от необходимости калибровать датчик.

Характеристика
Максимальная погрешность от 0°С до 85°С составляет 2,5%.
Очень подходит для микропроцессоров или систем на базе микроконтроллеров.
Ультракомпактная упаковка для поверхностного монтажа
Диапазон температур: от -40°C до 125°C.
Диапазон J20 (A) 10 кПа~1000 кПа опционально
J20(Б)10кПа~400кПа
Пропорциональный/абсолютный аналоговый выход напряжения

Типичные применения
Автомобильная промышленность (измерение давления во впускном коллекторе)
Промышленный контроль
Применение давления на мотоцикле
Гибридные и новые энергетические вакуумные датчики
Обнаружение давления газа СПГ
Манометр

Абсолютные максимальные рейтинги (MCP-J10)

Параметры	Символ	Диапазон	Единица
Аналоговое напряжение питания	ВДД	от -0,3 до 6,0	В
Рабочая температура		от -40 до 125	℃
Температура хранения		от -50 до 150	℃
Температура перехода		150	℃
восприимчивость к электростатическому разряду	ХБМ	4	кВ

Примечание. Превышение абсолютного максимального значения может привести к необратимому повреждению, а длительная эксплуатация при указанном выше абсолютном максимальном значении может повлиять на надежность устройства.

Электрические характеристики (MCP-J10)

Таблица 1. Рабочие характеристики (ВС = 5,0 В постоянного тока, TA = 25°C, если не указано иное)

Параметры	Символ	Мин	Введите	Макс	Единица
Напряжение питания	VS	4.75	5	5.25	В постоянного тока
Ток питания	Ио	—		3	мАдк
Смещение (от 0°C до 85°C) при VS = 5,0 Вольт	Вофф	0.44	0.5	0.56	В постоянного тока
Полномасштабный выход (от 0°C до 85°C) при VS = 5,0 В	ВФСО	4.44	4.5	4.56	В постоянного тока
Полный диапазон шкалы (от 0 ℃ до 85 ℃) при VS = 5,0 В	ВФСС	3.88	4	4.12	В постоянного тока

Продолжить Таблицу 1. Рабочие характеристики (VS = 5,0 В постоянного тока, TA = 25°C, если не указано иное)

Параметры	Символ	Мин	Введите	Макс	Единица
Точность (от 0°C до 85°C)	—	—	—	2.5	%ВФСС
Время ответа	тР	—	2.5	—	мс
Время разминки	—	—	100	—	мс
Смещенная стабильность	—	—	0.25	—	%ВФСС

Предельное номинальное значение (MCP-J20)

параметр	символ	диапазон	единица
Имитировать напряжение источника питания	ВДО	-0,3 ~ 6,0	В
Цифровое напряжение питания	ВДОF	-0,3 ~ 2,2	В
Диапазон рабочих температур		-40 ~ 125	℃
Диапазон температур хранения		-50 ~ 150	℃
Температура перехода		150	℃
Диапазон ЭСР	ХБМ	4кВ	В

Примечание. Превышение абсолютного максимального номинального значения может привести к необратимому повреждению, а длительная работа при указанном выше абсолютном максимальном номинальном значении может повлиять на надежность устройства.

Электрические параметры (MCP-J20)

Таблица 1. Рабочие характеристики (ВС=5,0 В постоянного тока, TA=25 °C, если не указано иное)

характеристика	знак	минимум	Типичные значения	максимум	единица
напряжение	VS	4.75	5	5.25	В постоянного тока
Ток источника питания	Ио	—		3	мАдк
Минимальное выходное давление (от 0 ℃ до 85 ℃) VS=5,0 В	Вофф	0.4	0.5	0.6	В постоянного тока
Выход полного диапазона (от 0 ℃ до 85 ℃) VS=5,0 Вольт	ВФСО	4.4	4.5	4.6	В постоянного тока
Полный диапазон (от 0 ℃ до 85 ℃) VS=5,0 В.	ВФСС	3.8	4	4.2	В постоянного тока
Точность (от 0 ℃ до 85 ℃)	—	—	—	2.5	%ВФСС

Характеристика	знак	минимум	Типичные значения	максимум	единица
Время ответа	тР	—	1	—	мс
Время замачивания	—	—	100	—	мс
защита от электростатического разряда	—	—	4	—	кВ
