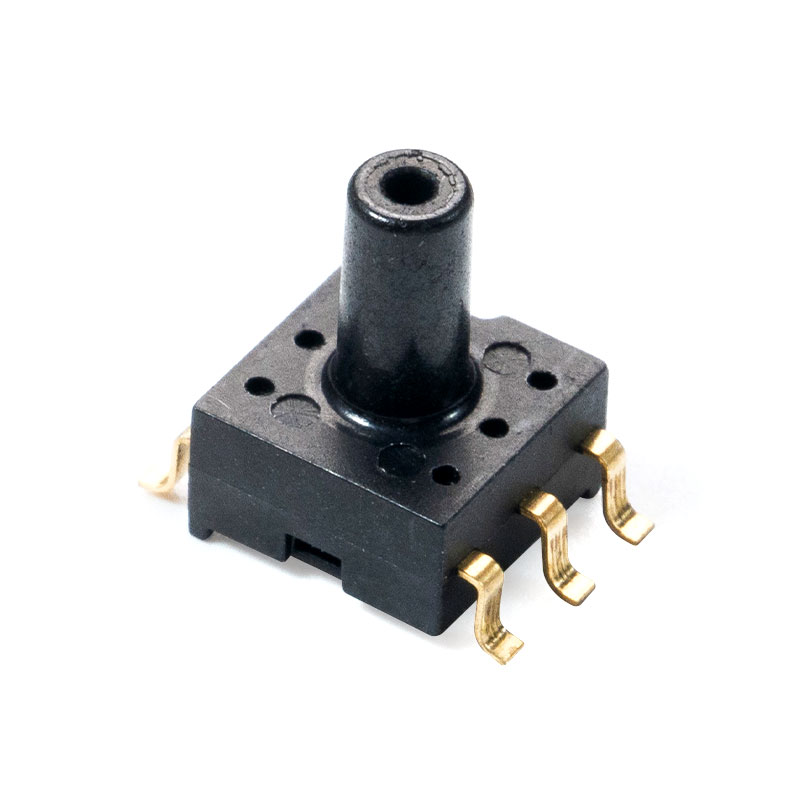

Абсолютные максимальные значения (MCP-J10)
| Параметры | Символ | Диапазон | Единица |
| Аналоговое напряжение питания | ВДД | от -0,3 до 6,0 | В |
| Рабочая температура | от -40 до 125 | ℃ | |
| Температура хранения | от -50 до 150 | ℃ | |
| Температура перехода | 150 | ℃ | |
| восприимчивость к электростатическому разряду | ХБМ | 4 | кВ |
Примечание. Превышение абсолютного максимального значения может привести к необратимому повреждению, а длительная эксплуатация при указанном выше абсолютном максимальном значении может повлиять на надежность устройства.
Электрические характеристики (MCP-J10)
Таблица 1. Рабочие характеристики (ВС = 5,0 В постоянного тока, TA = 25°C, если не указано иное)
| Параметры | Символ | Мин | Введите | Макс | Единица |
| Напряжение питания | ВS | 4.75 | 5 | 5.25 | В постоянного тока |
| Ток питания | я о | — | 3 | мАдк | |
| Смещение (от 0°C до 85°C) при ВS = 5,0 Вольт | В оff | 0.44 | 0.5 | 0.56 | В постоянного тока |
| Полномасштабный выход (от 0°C до 85°C) при VS = 5,0 В | В ФСО | 4.44 | 4.5 | 4.56 | В постоянного тока |
| Полный диапазон шкалы (от 0 ℃ до 85 ℃) при VS = 5,0 В | В ФСС | 3.88 | 4 | 4.12 | В постоянного тока |
Продолжить Таблицу 1. Рабочие характеристики (VS = 5,0 В постоянного тока, TA = 25°C, если не указано иное)
| Параметры | Символ | Мин | Введите | Макс | Единица |
| Точность (от 0°C до 85°C) | — | — | — | 2.5 | %В ФСС |
| Время ответа | тР | — | 2.5 | — | мс |
| Время разминки | — | — | 100 | — | мс |
| Смещенная стабильность | — | — | 0.25 | — | %В ФСС |

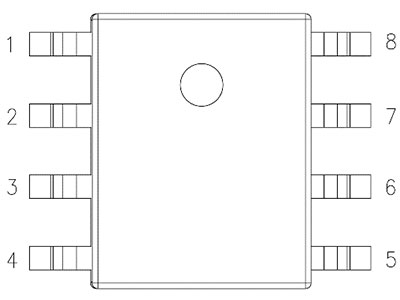

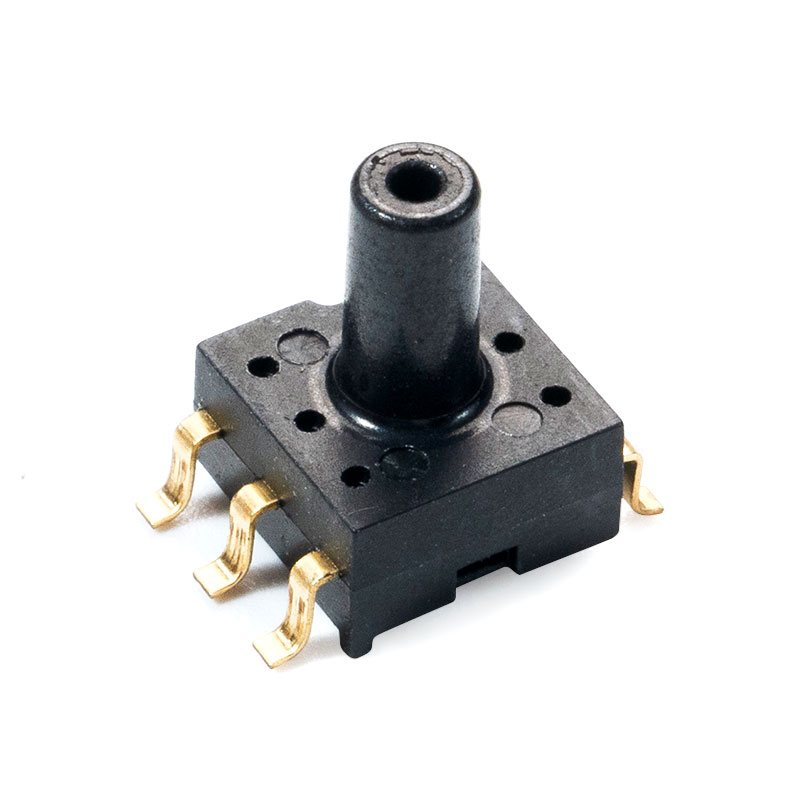

1. Упаковка и определение контактов (MCP-J11)
| Описать | НЕТ. | Определение контакта | Описать | |
 | 1 | Н/З | вакантный | |
| 2 | ВЫХОД | вывод | Должен быть подвешен в воздухе | |
| 3 | Н/З | Вакантный | ||
| 4 | Земля | заземление | ||
| 5 | ВДД | источник питания | ||
| 6 | Н/З | вакантный | ||
| 7 | СКЛ | Последовательная линия часов | ||
| 8 | ПДД | ПДД |
Таблица 1.1. Взаимосвязь определения контактов
Примечание:
1.J10: контакты 7 и 8 # должны быть подвешены в воздухе.
2.J11: штифт 2 # должен быть подвешен в воздухе
2. Технические характеристики
2. Технические характеристики
| параметр | знак | минимальное значение | Типичные значения | Максимальное значение | единица | заметки |
| сброс при включении питания | ВДДПОР | 2.8 | В | |||
| Рабочий ток | Явдд | 2 | 3 | мА | Режим работы | |
| 200 | нет данных | Ток в режиме ожидания | ||||
| Разрешение АЦП | РЕСРАВ | 24 | Биты | |||
| Точность выходного давления 1,2 | АСС | 1% | %FS | 0°С ~ 60°С | ||
| 1,5% | %FS | -20°С ~ 70°С | ||||
| Время включения | ТУП | 100 | мс | регулируемый | ||
| Сохранение данных EEPROM | Живи | 10 | годы | @125℃ |
1. Точность включает нелинейность, температурный гистерезис и гистерезис давления;
2. Точность на протяжении всего срока службы на основе 1000 часов испытаний HTOL, LTOL, HTSL, THB и PCT;
2.2.Я 2 C Электрические характеристики
| Параметр | знак | минимальное значение | Максимальное значение | единица | заметки |
| тактовая частота | fBsclB | 1 | МГц | Р=1К | |
| Время поддержания низкого импульса часов | tBLOWB | 0.52 | мы | ||
| Время поддержания высокого импульса часов | tBHIGHB | 0.24 | мы | ||
| Время установления СОУ | tBSUDATB | 0.1 | мы | ||
| Время выдержки ПДД | tBHDDATB | 0.0 | мы | ||
| Время установления в начале каждой сессии | tBSUSTAB | 0.24 | мы | ||
| Время поддержания стартового состояния | tBHDSTAB | 0.24 | мы | ||
| Остановить время, установить время | tBSUSTOB | 0.24 | мы | ||
| Интервал времени между двумя сообщениями | tBBUFB | 0.52 | мы |
