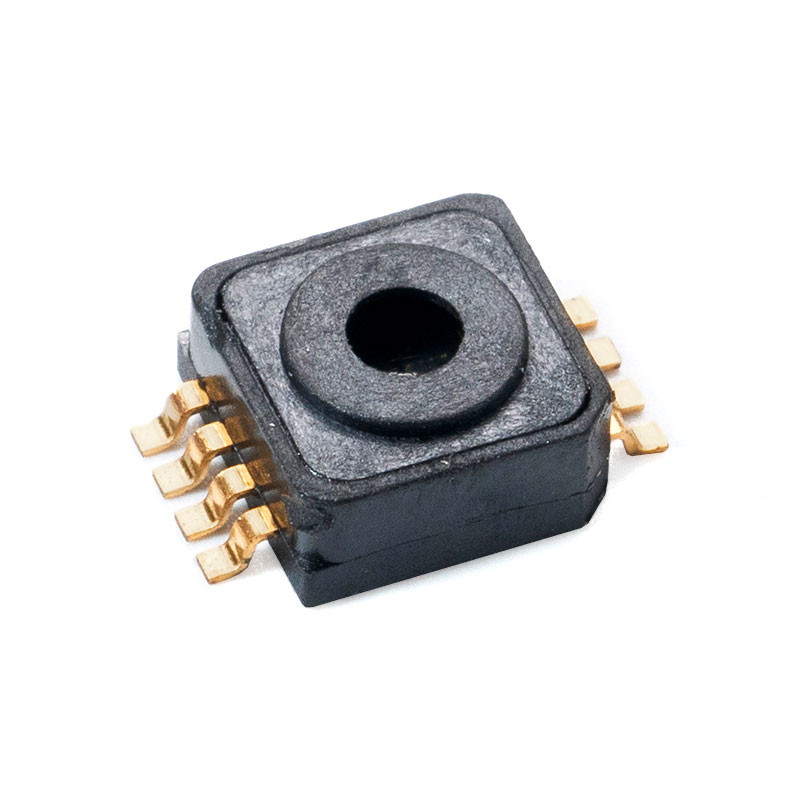

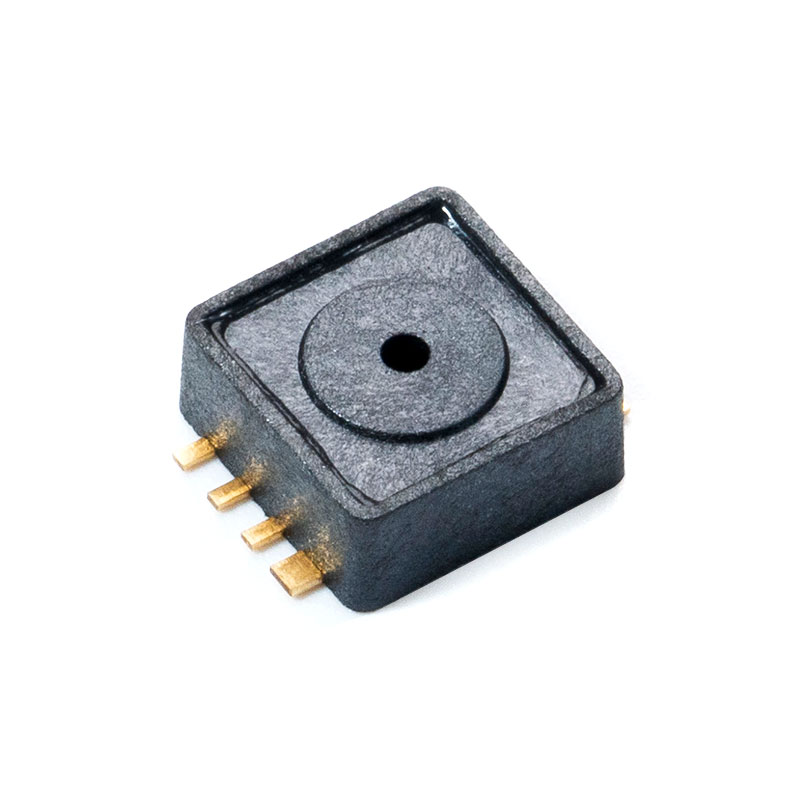

MCP-J20 Датчик давления для автомобилей
  • MCP-J20 Датчик давления для автомобилей
  • MCP-J20 Датчик давления для автомобилей
  • MCP-J20 Датчик давления для автомобилей

MCP-J20 Датчик давления для автомобилей

Описание
На рынке датчиков появились калиброванные датчики абсолютного давления. Серия MCP-J20 предназначена для передачи давления во впускном коллекторе автомобилей и мотоциклов.
В этом продукте используются микросхемы формирования сигнала автомобильного класса для калибровки и компенсации выходного сигнала ядра MEMS, а также преобразование сигналов давления от 10 до 1000 кПа в аналоговые выходные сигналы с настраиваемым выходным диапазоном (0–5 В). Обеспечивая превосходную надежность продукта, два чипа интегрированы и упакованы, что значительно уменьшает размер упаковки. В то же время подготовленный продукт может обеспечивать стандартные выходные данные в пределах температурного диапазона и диапазона точности, что избавляет клиентов от необходимости калибровать датчик.

Характеристика

Максимальная погрешность от 0°С до 85°С составляет 2,5%.
Очень подходит для микропроцессоров или систем на базе микроконтроллеров.
Ультракомпактная упаковка для поверхностного монтажа
Диапазон температур: от -40°C до 125°C.
Диапазон J20 (A) 10 кПа~1000 кПа опционально J20(B) 10 кПа~400 кПа
Пропорциональный/абсолютный аналоговый выход напряжения

Типичные применения

Автомобильная промышленность (измерение давления во впускном коллекторе)
Промышленный контроль
Применение давления на мотоцикле
Гибридные и новые энергетические вакуумные датчики
Обнаружение давления газа СПГ
Манометр

Свяжитесь с нами
ПРЕДВАРИТЕЛЬНОV：MCP-J20A, J20B, J20C Датчик давления автомобильный
СЛЕДУЮЩИЙ：MCP-J10, MCP-J11, MCP-J12 Датчик давления автомобильный

3.1. Обзор

Датчик давления серии MCP-J20 использует пьезорезистивный сердечник MEMS в качестве чувствительного к давлению элемента, который выдает необработанный сигнал, пропорциональный давлению окружающей среды. Микросхема преобразования со встроенным 16-битным АЦП управляет чувствительным компонентом и усиливает, компенсирует температуру и линеаризирует исходный сигнал для вывода аналогового выходного сигнала напряжения, который линейно связан с приложенным давлением.



Передаточная функция

ВЫХОД=А×П Б
внимание:
OUT — аналоговое выходное напряжение, измеряемое в вольтах;
P — значение давления, абсолютное давление, кПа;
См. таблицу ниже для А и Б.

Рисунок 3.1. Моделируемая выходная передаточная функция

Модель продукта Диапазон (кПа) Диапазон выходного напряжения (В) Усиление и смещение
По Пр ПР ой A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250К 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
