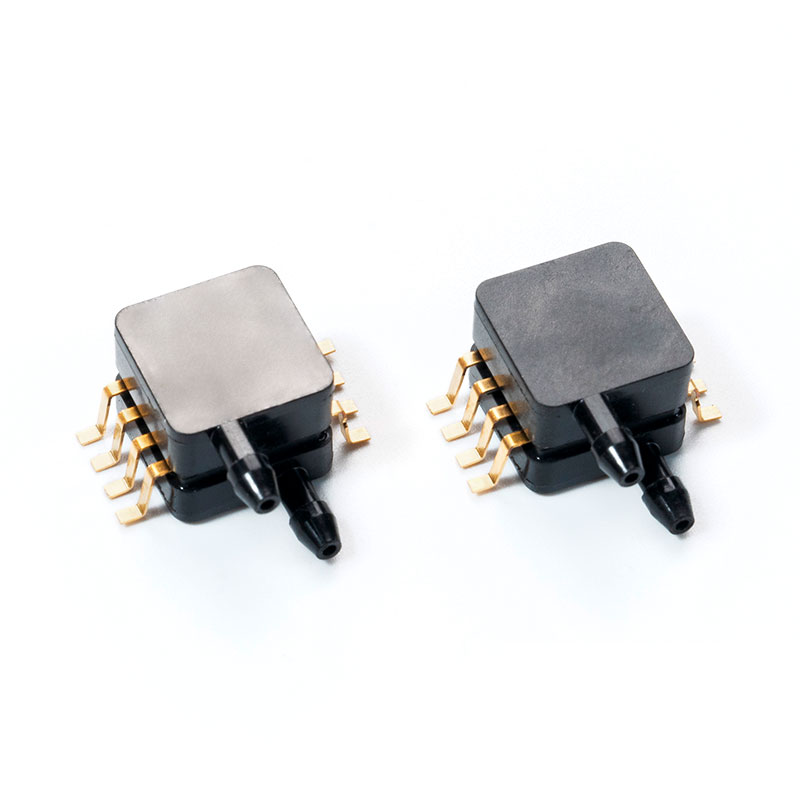

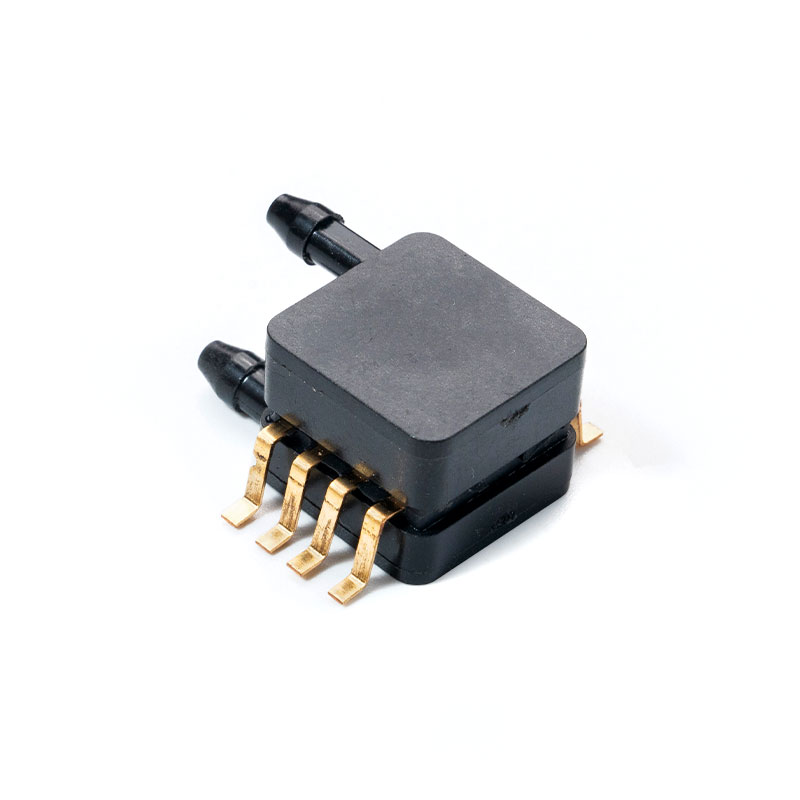

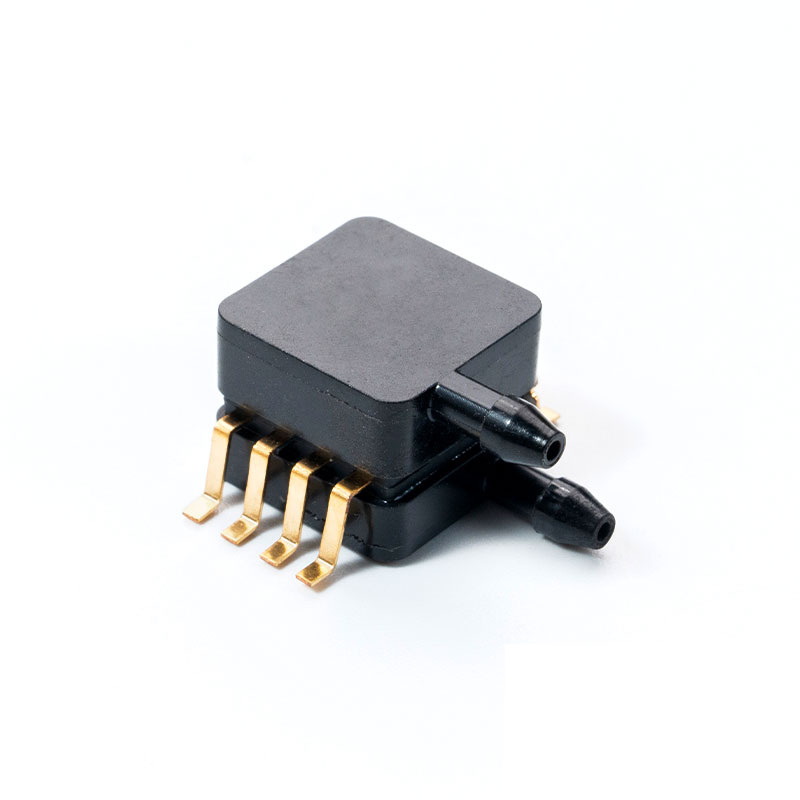

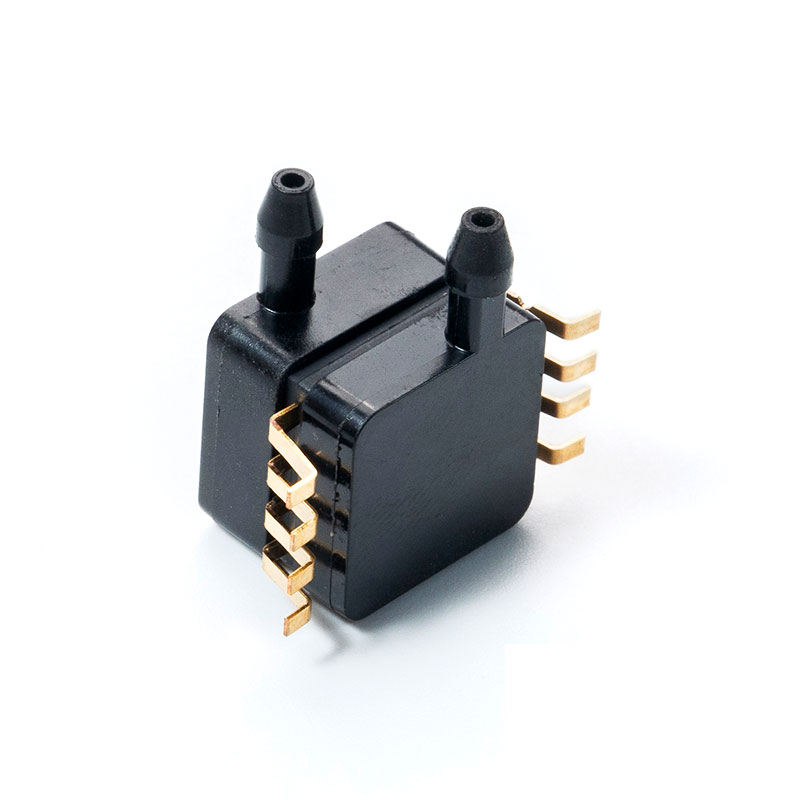

1. Общие характеристики
Таблица 1. Предельные параметры
| Характеристика | Мин. | Макс. | Единица |
| Напряжение питания (Vпитание) | -0,3 | 6 | В постоянного тока |
| Температура хранения | -40 | 125 | ℃ |
Таблица 2. Вид давления
| Тип давления | описание |
| Абсолютный | Выходной сигнал пропорционален разнице между приложенным давлением и встроенным эталонным вакуумом. |
| Манометрическое давление | Выходной сигнал пропорционален разнице между приложенным давлением и атмосферным (окружающим) давлением. |
| Дифференциальное давление | Выходной сигнал пропорционален разнице между давлением, приложенным к каждому порту (порт 1 – порт 2). |
2. Технические параметры аналогового выхода.
Таблица 3. Характеристики аналогового выхода
(ВS = 5,0 В постоянного тока, TA = 25 °С, если не указано иное.)
| Характеристика | знак | Мин. | Тип. | Макс. | Единица |
| Диапазон давления 1 | П ОП | -5 | 100 | кПа | |
| Напряжение питания 2 | В с | 4.75 | 5 | 5.25 | В постоянного тока |
| Ток питания | я о | - | 3 | 10 | мАдк |
| Пressure offset3(10 °C to 60 °C) @ VS = 5.0 Volts | 0.155 | 0.2 | 0.245 | ||
| Полномасштабный выход 4 | 4.655 | 4.7 | 4.745 | ||
| Полномасштабный диапазон (VFSS) 5 | - | 4.41 | 4.5- | 4.59 | В |
| Точность 6 | - | - | 0.025 | - | |
| Чувствительность | 0.45 | В/kPa | |||
| Диапазон рабочих температур | Цстг | –40 | — | 85 | °C |
| Время ответа 7 | т Р | — | 2.5 | — | мс |
| Пower-on time 8 | 100 | мс |
1. 1,0 кПа (килопаскаль) равно 0,145 фунтов на квадратный дюйм.
2. Устройство является логометрическим в пределах указанного диапазона возбуждения.
3. Смещение (Voff) определяется как выходное напряжение при минимальном номинальном давлении.
4. Полномасштабный выходной сигнал (VFSO) определяется как выходное напряжение при максимальном или полном номинальном давлении.
5. Полный диапазон шкалы (VFSS) определяется как алгебраическая разность между выходным напряжением при полном номинальном давлении и выходным напряжением при минимальном номинальном давлении.
6. Точность (бюджет погрешностей) складывается из:
• Линейность: отклонение выходного сигнала от прямолинейной зависимости давления в указанном диапазоне давлений.
• Температурный гистерезис: отклонение выходного сигнала при любой температуре в пределах рабочего диапазона температур после циклического изменения температуры до минимальной или максимальной рабочей температуры и обратно, при нулевом перепаде давления.
• Гистерезис давления: отклонение выходного сигнала при любом давлении в указанном диапазоне, когда это давление циклически изменяется до минимального или максимального номинального давления и обратно при 25 °C.
• TcSpan: отклонение выходного сигнала в диапазоне температур от 10° до 60°C относительно 25°C.
• TcOffset: отклонение выходного сигнала при минимальном номинальном давлении в диапазоне температур от 10° до 60°C относительно 25°C.
• Отклонение от номинального значения: отклонение от номинального значения для смещения или полного диапазона шкалы в процентах от VFSS при 25 °C.
7. Время реакции определяется как время, в течение которого постепенное изменение выходного сигнала достигает от 10% до 90% его конечного значения при воздействии определенного ступенчатого изменения давления.
8. Время прогрева определяется как время, необходимое для того, чтобы изделие достигло указанного выходного напряжения после стабилизации давления.
