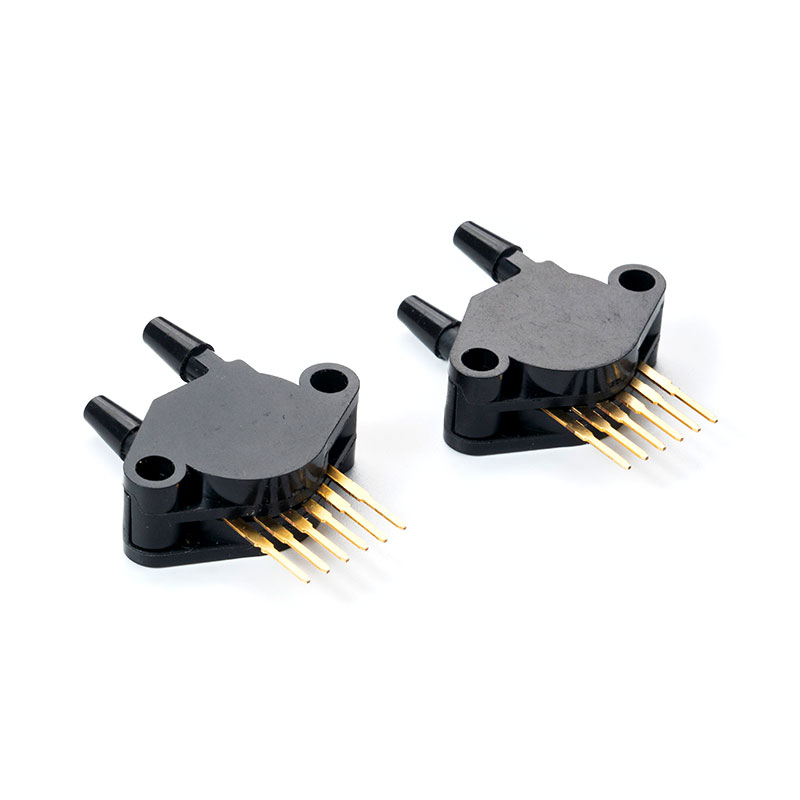

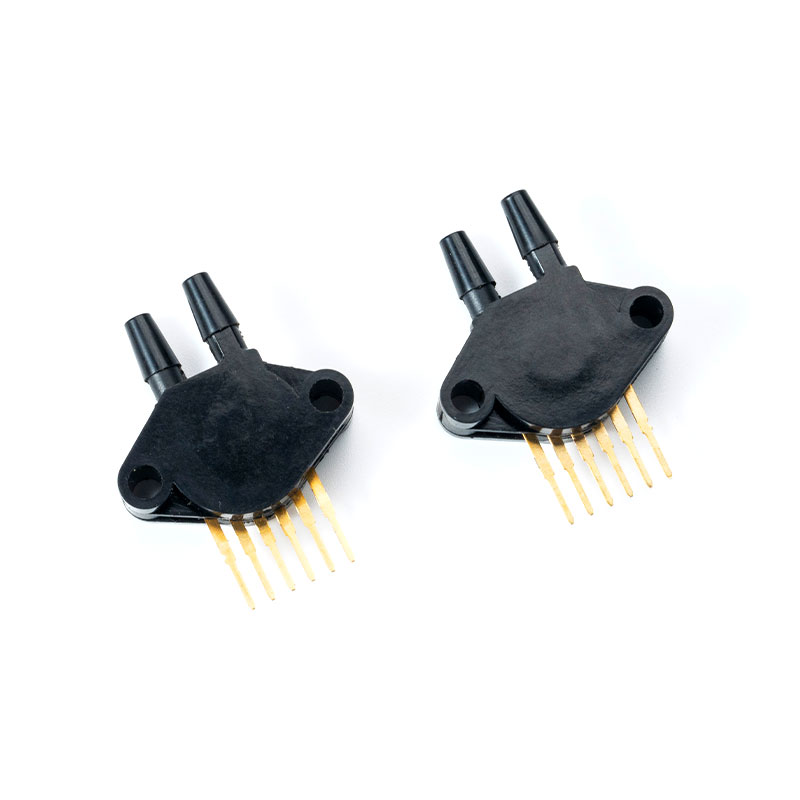

Серия MCP5XXXDP оснащена встроенным кремниевым датчиком давления.
Формирование сигнала, температурная компенсация и калибровка
1 Общее описание
Пьезорезистивные преобразователи MCP5XXXDP представляют собой монолитные кремниевые датчики давления. MCP5XXXDP предназначен для широкого спектра приложений, особенно для приложений, использующих микроконтроллер или микропроцессор с аналого-цифровыми входами. Этот преобразователь сочетает в себе передовые методы микрообработки, тонкопленочную металлизацию и биполярную обработку для обеспечения точного аналогового выходного сигнала высокого уровня, пропорционального приложенному давлению.
2 Особенности и преимущества
1. Дополнительный диапазон давления: 0 кПа ~ 700 кПа.
2. Тип давления
Абсолютное: внутреннее опорное значение вакуума и выходной сигнал пропорциональны абсолютному давлению.
Манометрическое давление: на основе атмосферного давления обеспечивает выходной сигнал и изменение атмосферного давления.
пропорциональный
Дифференциальное давление: позволяет измерять давление в двух портах давления.
3. Температурная компенсация от 10 °C до 60 °C.
4. Температура хранения от -40°C до 125°C.
5. Материал: Прочный эпоксидный интегрированный инкапсулированный корпус, корпус воздушного клапана, высокотемпературный нейлон.
6. Выходной сигнал: аналоговый сигнал
3 области применения
1. Медицинские: мониторы, наркозные аппараты, оборудование для анализа крови, газовая хроматография, газовые приборы, давление воздуха в палатах, аппараты для диализа почек, небулайзеры, пневматические средства управления, респираторные аппараты, оборудование для апноэ во сне, спирометры, аппараты искусственной вентиляции легких.
2. Промышленность: измерение атмосферного давления, дроны, измерительные калибраторы, газовая хроматография, приборы для измерения газа, передатчики, качество воздуха в помещениях, медико-биологические науки, пневматическое управление, метеозонды.
