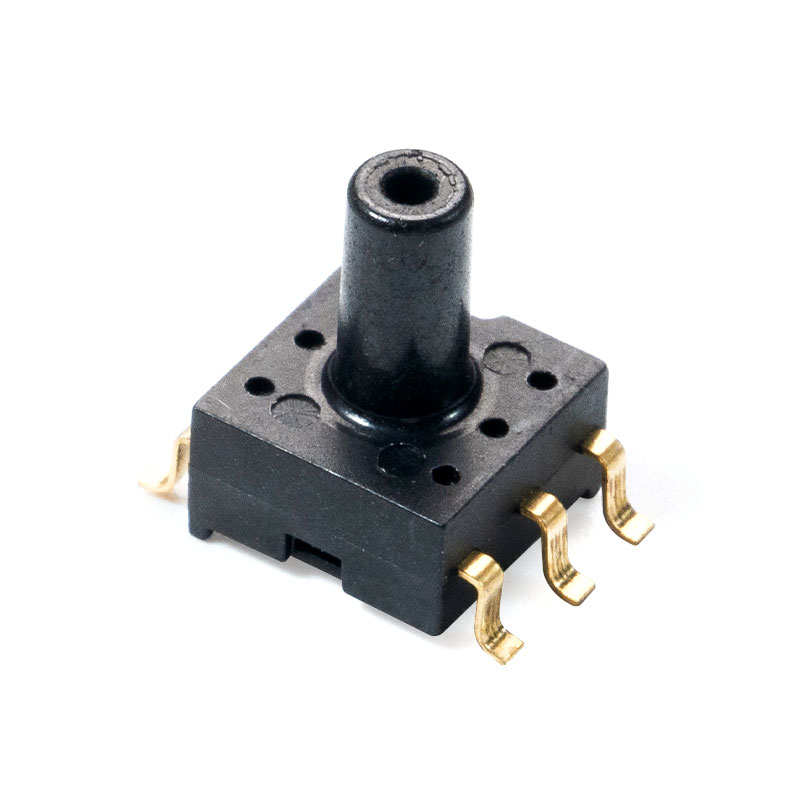

Электрические характеристики (MCP-H10)
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Напряжение @ Вs=5,0 В (серия MCP-H10-A) | В С | 4.75 | 5 | 5.25 | В постоянного тока |
| Напряжение при Vs=3,3 В (серия MCP-H10-B) | В С | 3 | 3.3 | 3.6 | В постоянного тока |
| Рабочий ток | Ио | — | 3 | МАДК | |
| Точность (от 0 ℃ до 85 ℃) | — | — | — | 1.5 | %В ФСС |
| Разрешение АЦП | ВИЭ АЦП | — | 24 | — | немного |
| Разрешение ЦАП | ВИЭ ЦАП | — | 12 | — | немного |
| Частота | Фсис | 1 | МГц | ||
| Время ответа | т Р | — | 2.5 | — | мс |
| Время начала | — | — | 100 | — | мс |
| Защита от ЭСР | — | — | 2 | — | КВ |

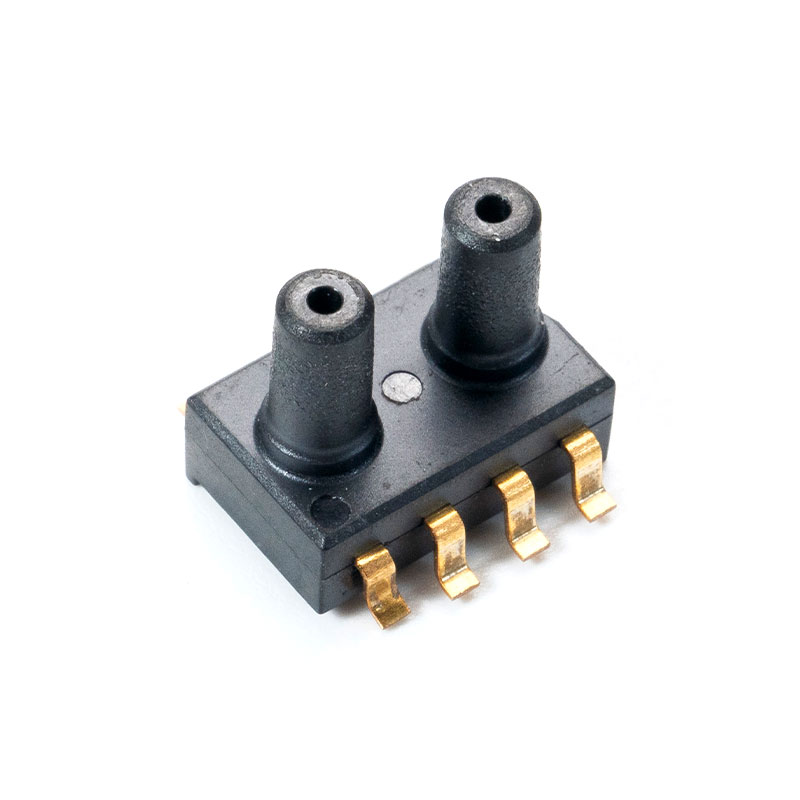

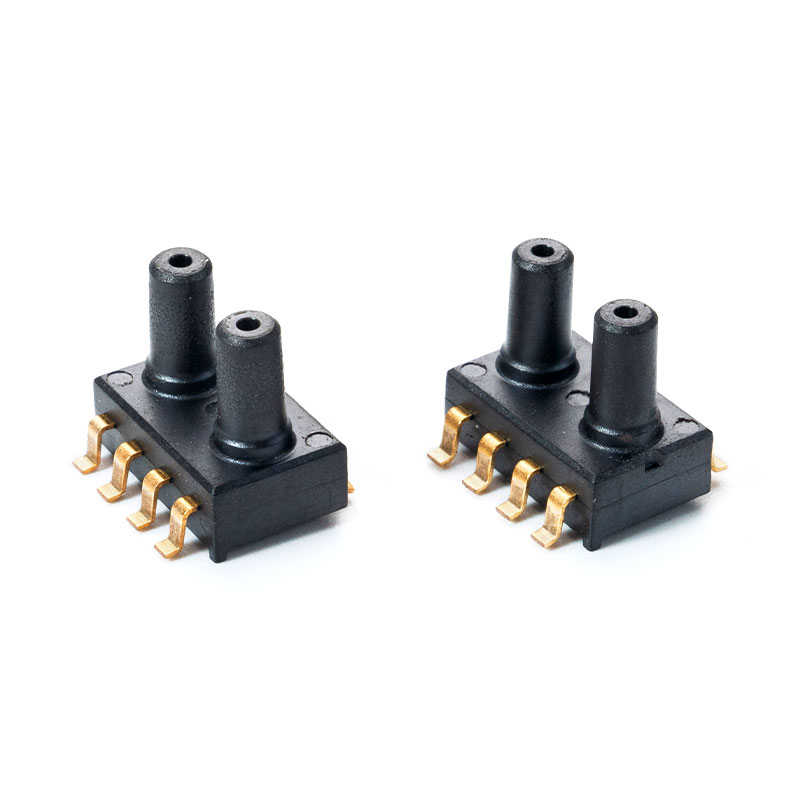

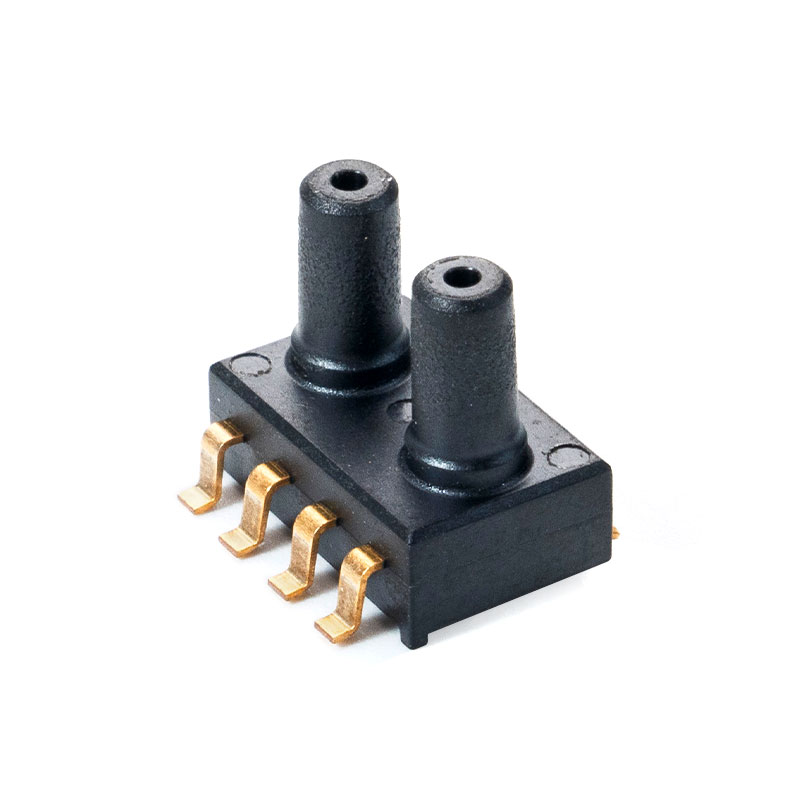

Электрические параметры (MCP-H20)
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Вs=5,0 В (серия MCP-H20-A) | В С | 4.75 | 5 | 5.25 | В постоянного тока |
| Вs=3,3 В (серия MCP-H20-B) | В С | 3 | 3.3 | 3.6 | В постоянного тока |
| Рабочий ток | я о | — | 3 | МАДК | |
| Точность (от 0 ℃ до 85 ℃) | — | — | — | 1.5 | %В ФСС |
| Разрешение АЦП | ВИЭ АЦП | — | 24 | — | немного |
| Разрешение ЦАП | ВИЭ ЦАП | — | 12 | — | немного |
| Время ответа | т Р | — | 2.5 | — | мс |
| Время прогрева | — | — | 100 | — | мс |
| Защита от ЭСР | — | — | 2 | — | кВ |
Выходные параметры (MCP-H20)
Серия MCP-H20-A (напряжение питания: 5,0 В)
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Мин pressure offset (0℃ to 85℃) | В выкл. | 0.44 | 0.5 | 0.56 | ВDC |
| Полномасштабный выход (от 0 ℃ до 85 ℃) | В ФСО | 4.44 | 4.5 | 4.56 | ВDC |
| Полномасштабный диапазон (от 0 ℃ до 85 ℃) | В ФСС | 3.88 | 4 | 4.12 | ВDC |
Серия MCP-H20-B (напряжение питания: 3,3 В)
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Мин pressure offset (0℃ to 85℃) | В выкл. | 0.055 | 0.1 | 0.145 | ВDC |
| Полномасштабный выход (от 0 ℃ до 85 ℃) | В ФСО | 3.055 | 3.1 | 3.145 | ВDC |
| Полномасштабный диапазон (от 0 ℃ до 85 ℃) | В ФСС | 2.91 | 3 | 3.09 | ВDC |

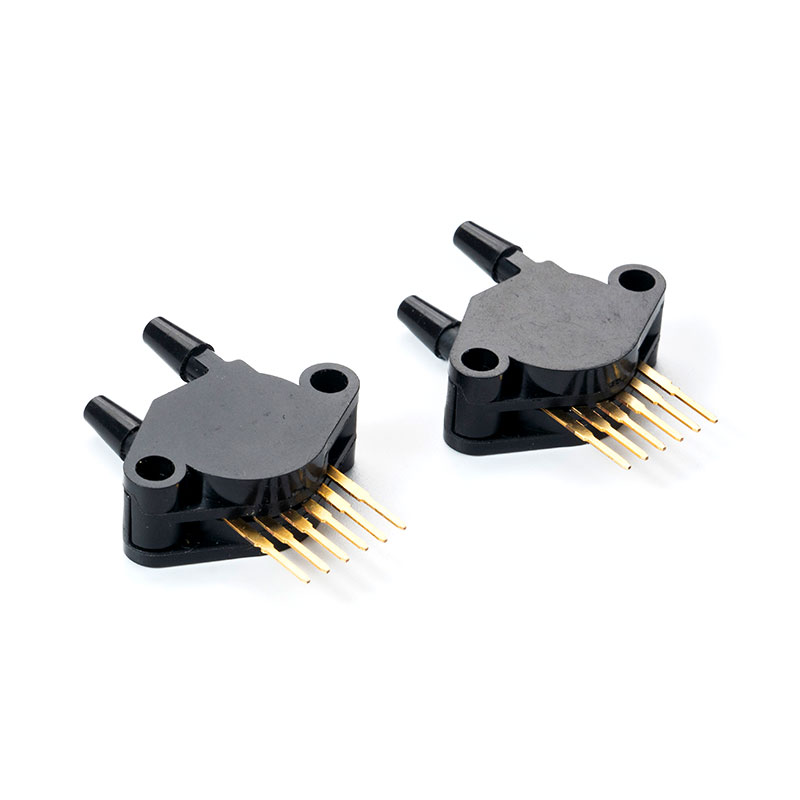

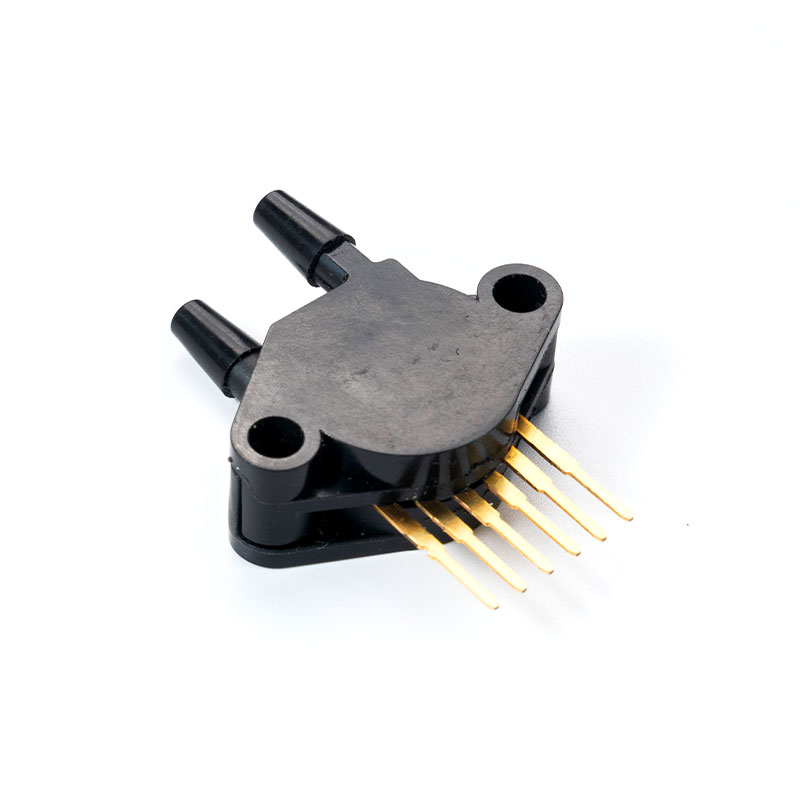

1. Общие характеристики (MCP5XXXDP)
Таблица 1. Предельные параметры
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Мин pressure offset (0℃ to 85℃) | Вофф | 0.055 | 0.1 | 0.145 | В постоянного тока |
| Полномасштабный выход (от 0 ℃ до 85 ℃) | ВФСО | 3.055 | 3.1 | 3.145 | В постоянного тока |
| Полномасштабный диапазон (от 0 ℃ до 85 ℃) | ВФСС | 2.91 | 3 | 3.09 | В постоянного тока |
Таблица 2. Тип давления
| Введитеe of pressure | описание |
| Абсолютный | Выходной сигнал пропорционален разнице между приложенным давлением и встроенным эталонным вакуумом. |
| Манометрическое давление | Выходной сигнал пропорционален разнице между приложенным давлением и атмосферным (окружающим) давлением. |
| Дифференциальное давление | Выходной сигнал пропорционален разнице между давлением, приложенным к каждому порту (порт 1 – порт 2). |
2. Технические параметры аналогового выхода (MCП5XXXDP).
Таблица 3. Характеристики аналогового выхода
(ВС = 5,0 В постоянного тока, TA = 25 °C, если не указано иное.)
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Диапазон давления (1) | P ОП | 0 | — | 100 | кПа |
| 15 | — | 115 | |||
| Напряжение питания (2) | В S | 4.75 | 5 | 5.25 | В постоянного тока |
| Ток питания | я О | — | 7 | 10 | мАдк |
| Минimum pressure offset (3) , (от 0 до 85 °С) @ ВС = 5,0 В | В ОFF | 0.088 | 0.2 | 0.313 | В постоянного тока |
| Полномасштабный выход (4) , дифференциальный и абсолютный (от 0 до 85 °C) @ ВС = 5,0 В | В ФСО | 4.587 | 4.7 | 4.813 | В постоянного тока |
| Полномасштабный пролет (5) , дифференциальный и абсолютный (от 0 до 85 °C) @ ВС = 5,0 В | В ФСС | — | 4.5 | — | В постоянного тока |
| Точность (6) | — | — | — | ±2,5 | %В ФСС |
| Чувствительность | В/P | — | 45 | — | мВ/кПа |
| Время ответа (7) | т Р | — | 1 | — | мс |
| Выходной ток источника при полномасштабном выходе | я О | — | 0.1 | — | мАдк |
| Время прогрева (8) | — | — | 20 | — | мс |
| Стабильность смещения (9) | — | — | ±0,5 | — | %В ФСС |
1. 1,0 кПа (килопаскаль) равно 0,145 фунтов на квадратный дюйм.
2. Устройство является логометрическим в пределах указанного диапазона возбуждения.
3. Смещение (VOFF) определяется как выходное напряжение при минимальном номинальном давлении.
4. Полномасштабный выход (VFSO) определяется как выходное напряжение при максимальном или полном номинальном давлении.
5. Полный диапазон измерения (VFSS) определяется как алгебраическая разность между выходным напряжением при полном номинальном давлении и выходным напряжением при минимальном номинальном давлении.
6. Точность (бюджет погрешностей) складывается из:
Линейность: отклонение выходного сигнала от прямой зависимости от давления в указанном диапазоне давлений.
Температурный гистерезис: отклонение выходного сигнала при любой температуре в пределах рабочего диапазона температур после циклического изменения температуры до минимальной или максимальной рабочей температуры и обратно, при нулевом перепаде давления.
Гистерезис давления: отклонение выходного сигнала при любом давлении в указанном диапазоне, когда это давление циклически изменяется от минимального или максимального номинального давления при 25 °C.
TcSpan: отклонение выходного сигнала в диапазоне температур от 0 до 85 °C относительно 25 °C.
TcOffset: отклонение выходного сигнала при минимальном приложенном давлении в диапазоне температур от 0 до 85 °C относительно 25 °C.
Отклонение от номинального значения: Отклонение от номинального значения для смещения или полного диапазона шкалы в процентах от VFSS при 25 °C.
7. Время отклика определяется как время, в течение которого постепенное изменение выходного сигнала достигает уровня от 10% до 90% от его конечного значения при воздействии заданного ступенчатого изменения давления.
8. Время прогрева определяется как время, необходимое для того, чтобы изделие достигло указанного выходного напряжения после стабилизации давления.
9. Стабильность смещения — это отклонение выходного сигнала продукта при воздействии 1000 часов импульсного давления, циклическом изменении температуры и тесте на погрешность.
