Общее описание

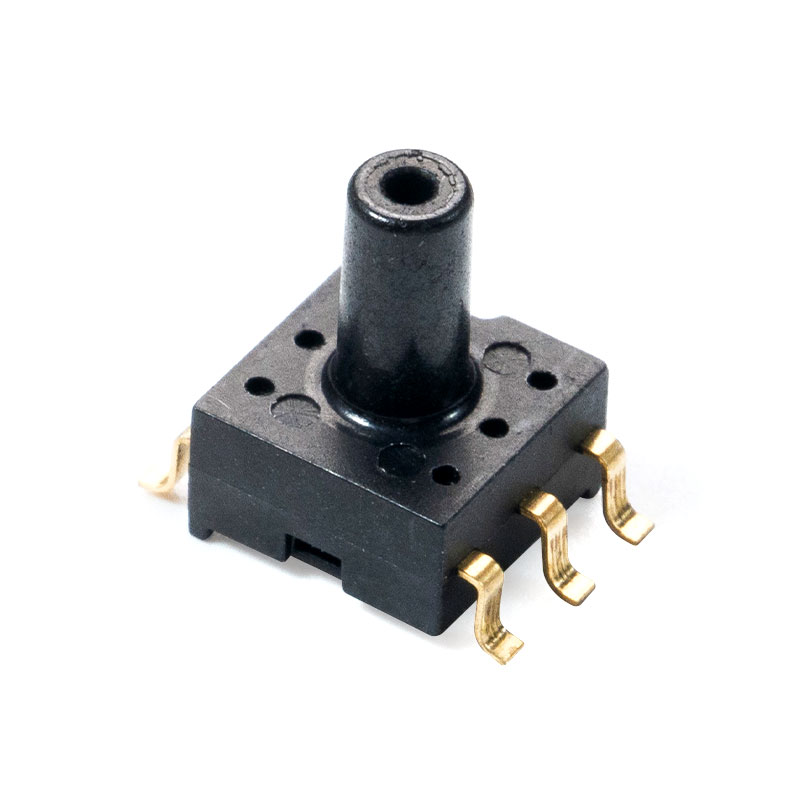

Серия MCP-H10 представляет собой малогабаритный корпус (SOP) с соплом, которое объединяет усиление сигнала, нелинейность и температурную компенсацию для кремниевых пьезорезистивных датчиков давления. Датчик давления серии MCP-H10 — это продукт, в котором используется передовая технология MEMS и специально разработан для бытовой электроники и медицинского применения. Датчик давления можно припаять непосредственно к печатной плате, обеспечивая точный аналоговый выходной сигнал напряжения высокой амплитуды, пропорциональный приложенному давлению.
Особенности
Диапазон измерения: -100кПа~1000кПа
Абсолютный аналоговый выход с широким линейным диапазоном (типичные значения 0,5–4,5 В) (примечание: выходное напряжение можно настроить)
Напряжение источника питания 5,0 В (опционально 3,3 В)
Диапазон рабочих температур от -20 до 85 ℃
Диапазон температур хранения от -40 до 125 ℃
Типичные применения
Промышленное использование: реле давления и пневматические компоненты.
Медицинское применение: измеритель артериального давления, генератор кислорода.
Определение уровня воды в бытовой технике: стиральные машины, посудомоечные машины, пылесосы
Контроль давления воздуха: чистые помещения и помещения для курения
Другое: Датчик среднего давления воздуха.
Производительность структуры
Чувствительный к давлению чип: кремний
Свинцовая проволока: золотая проволока
Уплотнительная оболочка: материал PPS.
Штифт: медь с позолотой.
Вес нетто: примерно 0,3 грамма
Электрические характеристики
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Напряжение @ Вs=5,0 В (серия MCP-H10-A) | В С | 4.75 | 5 | 5.25 | В постоянного тока |
| Напряжение при Vs=3,3 В (серия MCP-H10-B) | В С | 3 | 3.3 | 3.6 | В постоянного тока |
| Рабочий ток | я о | — | 3 | МАДК | |
| Точность (от 0 ℃ до 85 ℃) | — | — | — | 1.5 | %В ФСС |
| Разрешение АЦП | ВИЭ АЦП | — | 24 | — | немного |
| Разрешение ЦАП | ВИЭ ЦАП | — | 12 | — | немного |
| Частота | Фсис | 1 | МГц | ||
| Время ответа | т Р | — | 2.5 | — | мс |
| Время начала | — | — | 100 | — | мс |
| Защита от ЭСР | — | — | 2 | — | КВ |
