Выходные параметры
Серия MCP-H10-A
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Мин pressure output（0℃ to 85℃）@ VS = 5.0V | В выкл. | 0.44 | 0.5 | 0.56 | В постоянного тока |
| Макс pressure output（0℃ to 85℃）@ VS = 5.0V | В ФСО | 4.44 | 4.5 | 4.56 | В постоянного тока |
| Полномасштабный выход (от 0 ℃ до 85 ℃) при ВS = 5,0 В. | В ФСС | 3.88 | 4 | 4.12 | В постоянного тока |
Серия MCP-H10-B
| Характеристика | Символ | Мин | Введите | Макс | Единица |
| Мин pressure output（0℃ to 85℃）@ VS =3.3V | В выкл. | 0.055 | 0.1 | 0.145 | В постоянного тока |
| Макс pressure output（0℃ to 85℃）@ VS =3.3V | В ФСО | 3.055 | 3.1 | 3.145 | В постоянного тока |
| Полномасштабный выход (от 0 ℃ до 85 ℃) при VS = 3,3 В. | В ФСС | 2.91 | 3 | 3.09 | В постоянного тока |
Описание функции
Обзор

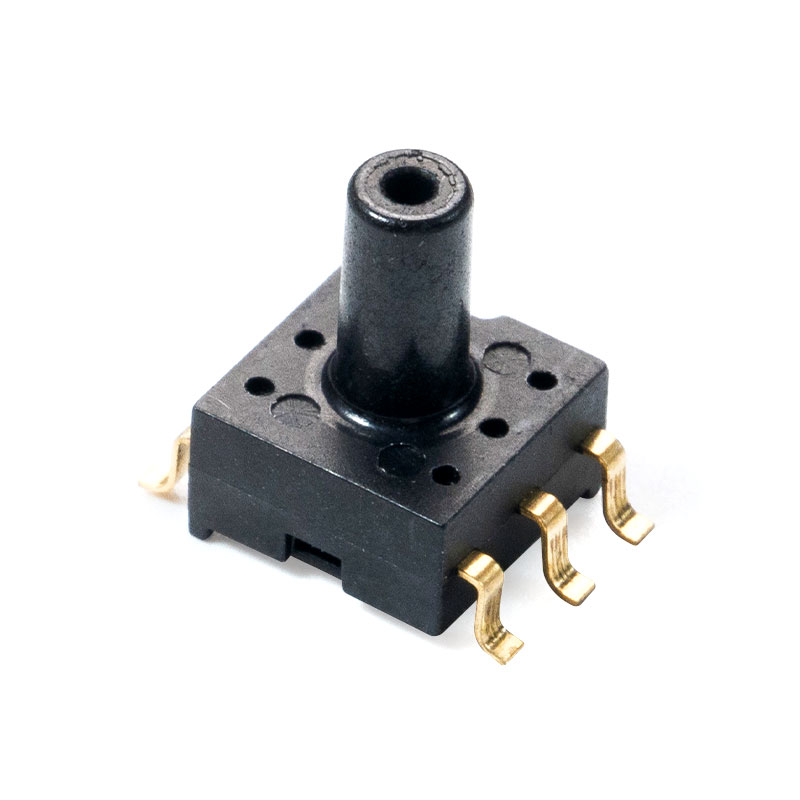

Датчик давления серии MCP-H10 использует пьезорезистивный чип давления MEMS в качестве чувствительного элемента давления, который выдает необработанный сигнал, пропорциональный давлению окружающей среды. Микросхема преобразования со встроенным 24-битным АЦП управляет чувствительным элементом, усиливает его исходный сигнал, компенсирует температуру и линейность и выдает аналоговый выходной сигнал напряжения, который линейно связан с приложенным давлением.
Передаточная функция
 |  |

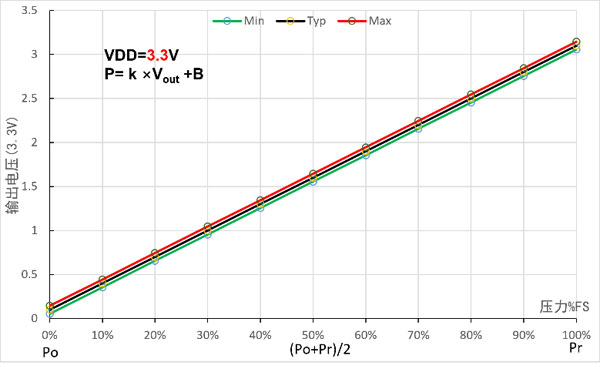

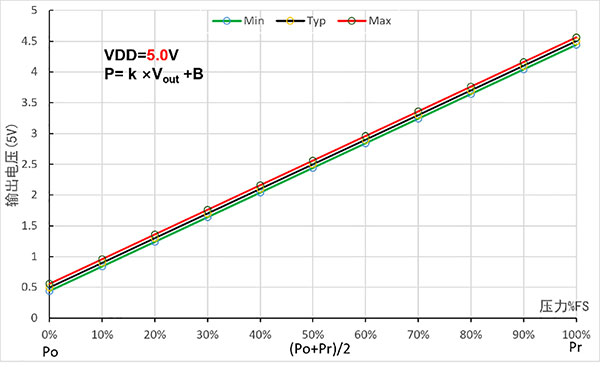

Рисунок 3.1 Передаточная функция аналогового выхода
P= к ×Vout Б
Примечание. Vout — аналоговое выходное напряжение (единица измерения: В); P – значение давления (в кПа); к. Б представляет линейный коэффициент и смещение, как показано в таблице ниже.
Таблица 3.1 Параметры передаточной функции аналогового выхода
| Модель продукта (5,0 В) | Диапазон (кПа) | Выходное напряжение (В) | Коэффициенты и смещения | |||
| По | Пр | О л | О Ч | к | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3,125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6,25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| МСР-Х10-А10КППН | -10 | 10 | 0.5 | 4.5 | 5 | -12,5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| МСР-H10-A40КПН | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40КППН | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12,5 |
| MCP-H10-A100КПН | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100КППН | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200КППН | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000КППН | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Прoduct model（3.3V） | Диапазон (кПа) | Выходное напряжение (В) | Коэффициенты и смещения | |||
| По | Пр | ОL | ОH | к | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2,667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5,333 |
| МСР-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| МСР-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10,667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1,333 |
| МСР-H10-B40КПН | 0 | -40 | 0.1 | 3.1 | -13,333 | 1.333 |
| МСР-H10-B40КППН | -40 | 40 | 0.1 | 3.1 | 26.667 | -42,667 |
| МСР-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3,333 |
| МСР-Х10-Б100КПН | 0 | -100 | 0.1 | 3.1 | -33,333 | 3.333 |
| МСР-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106,667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6,667 |
| МСР-H10-B200КППН | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16,667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33,333 |
| MCP-H10-B1000КППН | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136,667 |
