Что такое датчик давления MCP?

Основная концепция: объединение бренда MCP и измерения давления

Когда вы встречаетесь с термином Датчик давления МКП , очень важно понимать его двойное значение в электронной промышленности. В первую очередь, «MCP» относится к обширной серии интегральных схем (ИС) от Microchip Technology, ведущего производителя полупроводников. Хотя Microchip производит различные датчики, префикс «MCP» чаще всего ассоциируется с их аналого-цифровыми преобразователями (АЦП), цифровыми потенциометрами и датчиками температуры. Таким образом, настоящий однокристальный Датчик давления МКП с приставкой MCP не входит в стандартную линейку продукции. Вместо этого этот термин обычно относится к решению для измерения давления, в основе которого лежат микросхемы формирования сигнала и преобразования данных Microchip, такие как операционные усилители MCP600x, АЦП MCP3421 или микросхемы счетчика энергии MCP390x. Этот подход системного уровня объединяет чувствительный аналоговый датчик давления (например, пьезорезистивный мост Уитстона) с высокопроизводительными микросхемами MCP для создания точной, надежной и часто цифровой системы измерения выходного сигнала. Это различие является ключевым для инженеров, которые ищут подходящие компоненты для своих проектов.

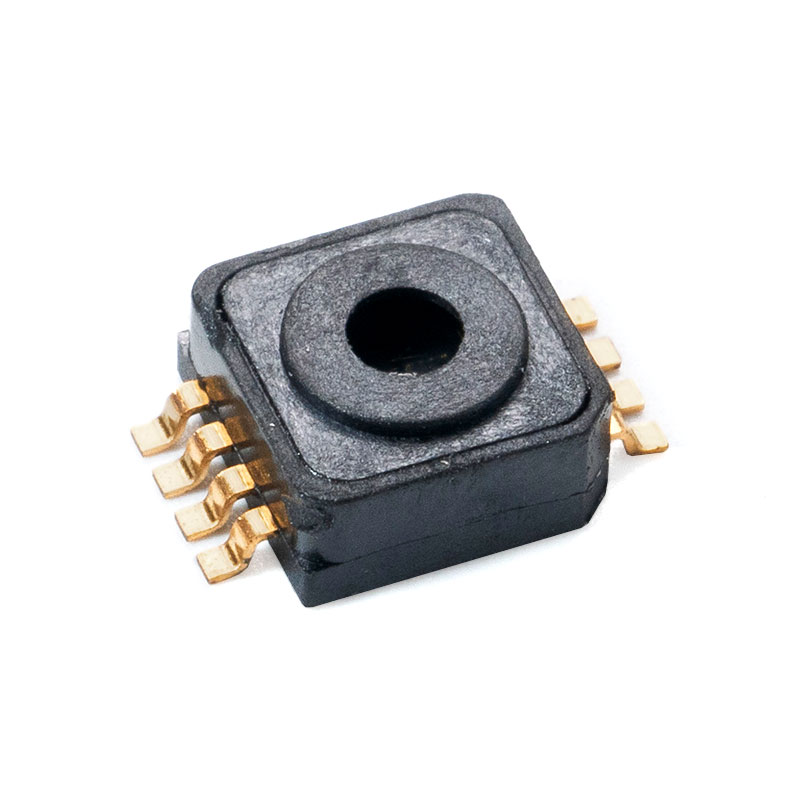

MCP Pressure Sensor

В типичной установке необработанный сигнал милливольтового уровня от датчика давления слишком слаб и зашумлен для прямой обработки. Именно здесь компоненты MCP превосходят других. Прецизионный операционный усилитель серии MCP6xxx может усилить этот сигнал. Затем АЦП высокого разрешения серий MCP3xxx или MCP34xx оцифровывает усиленное напряжение с минимальными шумами и ошибками. Наконец, микроконтроллер связывается с АЦП через SPI или I2C для получения цифровых показаний давления. Этот модульный, Серия МСР Цепочка сигналов на основе этой технологии предлагает разработчикам исключительную гибкость для оптимизации затрат, мощности и производительности, что делает ее краеугольным камнем современных систем измерения давления, от медицинских приборов до промышленных средств управления.

Цифровые решения: комплексный подход

Тенденция в сенсорных технологиях направлена на большую интеграцию и цифровую связь. Хотя дискретная цепь сигналов обеспечивает гибкость, проектировщики часто ищут оптимизированное решение. Здесь понимание концепции цифровой выходной датчик давления, интерфейс серии MCP становится ценным. Хотя Microchip не может продавать монолитный цифровой датчик давления под брендом MCP, экосистема, которую они создают, по своей сути является цифровой. Выбрав датчик давления с совместимым аналоговым выходом и соединив его с АЦП MCP с прямым цифровым интерфейсом (SPI или I2C), инженеры эффективно создают «модуль цифрового датчика давления». Цифровой интерфейс устраняет проблемы целостности аналогового сигнала на больших расстояниях, упрощает прошивку микроконтроллера за счет предоставления прямых цифровых значений и обеспечивает простое объединение нескольких датчиков в сеть на общей шине. Этот подход, использующий надежные Серия МСР АЦП обеспечивает надежный и удобный способ оцифровки данных о давлении, что важно для устройств Интернета вещей, интеллектуального промышленного оборудования и любых систем, где предпочтительным является сбор цифровых данных.

Общие сведения об интерфейсе датчика давления с цифровым выходом серии MCP

Реализация цифровой выход для измерения давления с использованием микросхем MCP обычно используется протокол SPI (последовательный периферийный интерфейс) или I2C (межинтегральная схема). Например, MCP3201 (12-битный АЦП) использует SPI, требуя линии выбора микросхемы (CS), последовательной тактовой частоты (SCK) и линий ввода/вывода данных (DIN/DOUT). Это обеспечивает быструю полнодуплексную связь, идеальную для высокоскоростной выборки. И наоборот, MCP3421 (18-битный АЦП) использует I2C, требуя только две двунаправленные линии (SDA и SCL), что идеально подходит для экономии выводов микроконтроллера и подключения нескольких устройств к одной шине. Выбор зависит от системных приоритетов:

• SPI (например, MCP3201, MCP3008): Более быстрая передача данных, более простая синхронизация протокола, полнодуплексный режим. Лучше всего подходит для приложений с одним датчиком или высокоскоростных приложений.
• I2C (например, MCP3421, MCP9800): Использует меньше проводов, поддерживает сети с несколькими устройствами, имеет встроенную адресацию. Идеально подходит для систем с несколькими датчиками или ограниченным вводом/выводом.

Выбор интерфейса напрямую влияет на сложность компоновки печатной платы, разработку встроенного программного обеспечения и общую архитектуру системы, что делает его фундаментальным решением при проектировании узла цифрового измерения давления.

Высокопроизводительные приложения: требования промышленных систем

В промышленных условиях измерение давления – это не просто получение показаний; речь идет о гарантировании долгосрочных и достоверных данных в суровых условиях. Определение системы, которая функционирует как Высокоточный датчик давления MCP для промышленного мониторинга требует пристального внимания к параметрам, выходящим за рамки базового разрешения. В этих системах часто используются высококачественные изолированные датчики давления, выходные сигналы которых преобразуются и оцифровываются надежными компонентами сигнальной цепи MCP. Ключевые характеристики производительности включают долгосрочную стабильность — способность датчика поддерживать калибровку в течение месяцев или лет, сводя к минимуму дрейф. Комплексная температурная компенсация также имеет решающее значение, часто реализуемая как внутри преобразователя, так и с помощью программных алгоритмов, которые используют данные от отдельного датчика температуры (возможно, MCP9800) для корректировки показаний давления. Кроме того, невосприимчивость к электромагнитным помехам (EMI) имеет первостепенное значение, что достигается за счет тщательного экранирования печатной платы, фильтрации с помощью операционных усилителей MCP и использования изолированных источников питания и путей прохождения сигналов. Для развертывания в сертифицированных средах может потребоваться соответствие таким стандартам, как IEC 61000-6-2 (промышленная устойчивость).

Создание собственного решения: путь дискретного проектирования

Для приложений, требующих максимальной настройки, оптимальной производительности или контроля затрат при больших объемах, дискретное проектирование имеет первостепенное значение. Классический пример — проектирование схемы на основе MCP3421 со схемой датчика давления . MCP3421 — это 18-битный дельта-сигма АЦП со сверхнизким уровнем шума и высоким разрешением, идеально подходящий для регистрации тонких изменений сигнала прецизионного датчика давления. Процесс проектирования включает в себя несколько важных этапов. Во-первых, выходной сигнал в милливольтах пьезорезистивного моста должен быть усилен малошумящим инструментальным усилителем с малым дрейфом (который может быть построен на операционных усилителях MCP6Vxx), чтобы соответствовать входному диапазону АЦП. Затем для установления базовой линии измерения АЦП используется точный источник опорного напряжения, например MCP1541, что напрямую влияет на точность. Сам MCP3421 с интерфейсом I2C и программируемым усилением подключается в соответствии со строгими правилами компоновки, чтобы избежать помех. Такой подход позволяет инженерам точно настраивать полосу пропускания, фильтрацию и энергопотребление, что приводит к созданию индивидуального решения. датчик давления решение, которое может превзойти многие стандартные модули для конкретных, требовательных приложений, таких как лабораторное оборудование или прецизионное пневматическое управление.

Обеспечение точности: калибровка и проверка производительности

Независимо от используемых компонентов, заявленная точность любой измерительной системы не имеет смысла без надлежащей калибровки. В то время как поисковый запрос Точность и калибровка датчика давления MCP9800 ссылаясь на датчик температуры, он подчеркивает универсальную потребность: понимание и проверку точности датчика. Для системы измерения давления, построенной на основе компонентов MCP, калибровка — это процесс сопоставления ее цифрового выхода (АЦП) с известными входными физическими данными давления. Простая калибровка смещения по одной точке корректирует постоянную ошибку нуля. Однако для высокая точность во всем диапазоне необходима многоточечная калибровка. Это включает в себя приложение нескольких известных давлений (из калиброванного грузопоршневого манометра или цифрового эталона) в рабочем диапазоне, запись выходных сигналов АЦП и создание корректирующей кривой (линейной или полиномиальной). Эта кривая сохраняется в микроконтроллере системы и применяется ко всем будущим показаниям. Ключевые показатели из таблицы данных, такие как интегральная нелинейность (INL) для АЦП MCP или полномасштабная ошибка для системы, определяют максимальную точность, достижимую после калибровки. Регулярная проверка на соответствие стандарту гарантирует, что система сохранит заданную производительность с течением времени, что имеет решающее значение в медицинских, аэрокосмических приложениях или приложениях управления технологическими процессами.

Навигация по портфелю: руководство по стратегическому выбору

При наличии широкого спектра датчиков давления и вспомогательных микросхем MCP необходим системный подход. Это Руководство по выбору датчика вакуумного давления Microchip MCP определяет стратегические рамки. Сначала определите основное требование: диапазон давления (например, 0–100 фунтов на квадратный дюйм или от -14,7 до 0 фунтов на квадратный дюйм для вакуума) и тип (абсолютное, манометрическое, дифференциальное). Это выберет преобразователь. Затем оцените совместимость сред: будет ли датчик контактировать с воздухом, водой, маслом или агрессивным газом? Это определяет материал диафрагмы преобразователя. Затем проанализируйте выходной сигнал преобразователя: это логометрический сигнал мВ/В или кондиционированный выходной сигнал 0–5 В/4–20 мА? Это диктует необходимую сигнальную цепочку. Для слабого сигнала в милливольтах для усиления вам понадобится операционный усилитель с автообнулением MCP6Vxx. Для оцифровки выберите АЦП MCP в зависимости от необходимого разрешения (например, 12-битный MCP3201 для базового режима, 18-битный MCP3421 для высокого разрешения) и интерфейса (SPI/I2C). Для измерений вакуума или очень низкого давления решающее значение приобретают малошумящие компоненты и исключительная стабильность смещения. Наконец, всегда обращайтесь к новейшим техническим описаниям и примечаниям по применению Microchip для эталонных проектов, которые являются бесценным ресурсом для реализации надежной системы. Датчик давления МКП решение.

Часто задаваемые вопросы

Могу ли я использовать АЦП MCP с любым аналоговым датчиком давления?

В принципе, да, любой аналоговый датчик давления с выходом по напряжению может быть сопряжен с соответствующим АЦП MCP, но для успешной интеграции необходимы соответствующие характеристики. Вы должны убедиться, что диапазон выходного напряжения датчика находится в пределах входного диапазона АЦП (часто от 0 В до VREF). Если сигнал слишком мал (например, несколько милливольт от пьезорезистивного моста), вам понадобится прецизионный усилитель, такой как MCP6Vxx, между датчиком и АЦП. Кроме того, учтите выходное сопротивление датчика и частоту дискретизации АЦП; источнику с высоким импедансом может потребоваться буферный усилитель для предотвращения ошибок измерения во время фазы выборки АЦП. Всегда проектируйте схему интерфейса, опираясь на технические характеристики конкретного датчика и АЦП, чтобы учесть напряжения смещения, токи смещения и шумовые характеристики.

В чем разница между измерением абсолютного, манометрического и дифференциального давления?

Это фундаментальная концепция измерения давления. Абсолютное давление измеряется относительно идеального вакуума (нулевого давления). Он используется в барометрах, высотомерах и в процессах, где вакуум является эталоном. Манометрическое давление измеряется относительно местного атмосферного давления. Манометр в шинах показывает ноль при атмосферном давлении, показывая только давление выше него. Дифференциальное давление измеряет разницу между двумя давлениями, например, на фильтре или в расходомере. Выбор влияет на то, какой тип датчика давления вам нужен, а также влияет на формирование сигнала. Например, датчик абсолютного давления имеет герметичную вакуумную эталонную камеру, а датчик манометра имеет выход в атмосферу.

Как температура влияет на показания датчика давления на базе MCP?

Температура является наиболее существенным источником ошибок при точном измерении давления. Это влияет как на датчик давления (вызывая дрейф диапазона и нуля), так и на электронные компоненты (изменение номиналов резисторов и смещения операционного усилителя/АЦП). В на основе MCP системы, несколько стратегий борются с этим. Во-первых, используйте компоненты с низкими температурными коэффициентами, например АЦП MCP3421, который имеет очень малый дрейф смещения. Во-вторых, используйте аппаратную температурную компенсацию с помощью датчика температуры, такого как MCP9800. Микроконтроллер считывает показания АЦП давления и датчика температуры, а затем применяет программный алгоритм компенсации с использованием коэффициентов, определенных во время цикла мультитемпературной калибровки. Эта активная температурная компенсация необходима для достижения высокой точности в рабочих условиях промышленного или автомобильного применения.

Какие трендовые приложения способствуют инновациям в области измерения давления?

Несколько ключевых тенденций формируют спрос на передовые решения для измерения давления. Распространение Интернет вещей и умное сельское хозяйство требуются сети недорогих датчиков с батарейным питанием для измерения потенциала почвенной влаги (матричного потенциала) и давления в оросительной линии. Носимые мониторы здоровья изучают возможность непрерывного измерения артериального давления, требуя миниатюрных и высокоточных датчиков. революция в электромобилях (EV) увеличивает потребность в мониторинге давления в системах терморегулирования аккумуляторов и водородных топливных элементах. Наконец, промышленное профилактическое обслуживание полагается на мониторинг вибрации давления и тенденций в гидравлических и пневматических системах для прогнозирования сбоев. Эти приложения требуют более высокой интеграции, более низкого энергопотребления (где превосходны АЦП MCP), цифровых выходов и повышенной надежности — всех областей, в которых хорошо спроектированная цепочка сигналов с использованием компонентов MCP может обеспечить конкурентоспособное решение.
