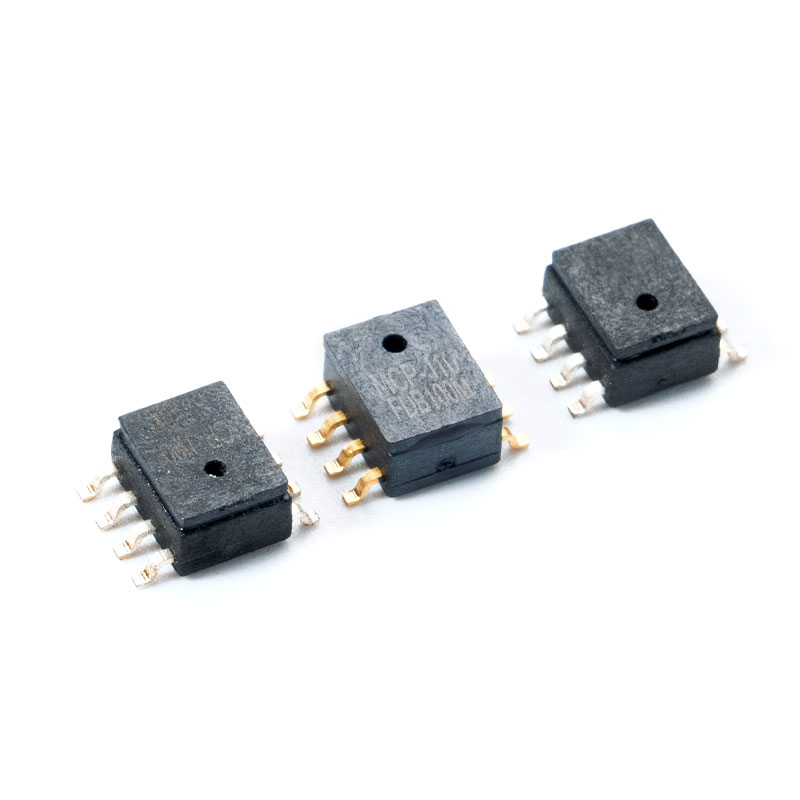

Что такое датчик абсолютного давления?

Ан датчик абсолютного давления представляет собой преобразователь, который измеряет давление относительно идеального вакуума (0 Па), а не относительно атмосферного или любого другого эталонного давления. Это принципиально отличает его от манометрических или дифференциальных датчиков и уникально подходит для применений, в которых атмосферные колебания могут привести к неприемлемым ошибкам измерения. От аэрокосмической альтиметрии до промышленных систем отопления, вентиляции и кондиционирования воздуха. датчики абсолютного давления являются краеугольным камнем точной измерительной техники.

В этом руководстве описывается все, что необходимо знать инженерам, специалистам по закупкам и системным интеграторам — от принципов работы и сравнительных данных до критериев выбора для конкретных приложений и недорогих вариантов внедрения.

1. Как работает датчик абсолютного давления?

1.1 Основной принцип работы

Ан датчик абсолютного давления содержит герметичную эталонную камеру, откачанную до почти идеального вакуума (обычно <10⁻³ Па). Чувствительная диафрагма, обычно изготовленная из кремния, нержавеющей стали или керамики, отклоняется в ответ на технологическое давление, приложенное с одной стороны. Это механическое отклонение преобразуется в электрический сигнал с использованием одного из нескольких методов преобразования:

• Пьезорезистивный : Тензометрические датчики на мембране изменяют сопротивление пропорционально отклонению. Наиболее распространен в датчиках на основе МЭМС из-за высокой чувствительности и низкой стоимости.
• Емкостный : Отклонение изменяет емкость между диафрагмой и неподвижным электродом. Обеспечивает превосходную долговременную стабильность и низкий температурный дрейф.
• Пьезоэлектрический : Создает заряд под динамическим давлением. Лучше всего подходит для измерения быстрых переходных процессов, а не статического давления.
• Резонансный : Давление изменяет резонансную частоту вибрирующего элемента. Высокая точность, но более высокая стоимость.

Затем выходной сигнал преобразуется через встроенные схемы ASIC, которые обеспечивают температурную компенсацию, коррекцию смещения нуля и усиление сигнала, создавая калиброванный аналоговый (0–5 В, 4–20 мА) или цифровой (I²C, SPI) выходной сигнал.

1.2 Абсолютное, манометрическое и дифференциальное — ключевые различия

Понимание различий между типами датчиков имеет решающее значение для правильного проектирования системы. В то время как манометрические датчики измеряют давление относительно окружающей атмосферы, а дифференциальные датчики сравнивают два давления процесса, датчик абсолютного давления vs gauge pressure sensor Сравнение выявляет фундаментальную разницу в контрольных точках, которая влияет на точность измерений в условиях переменной высоты или переменного климата.

1.3 Почему важен эталонный вакуум

Герметичная вакуумная эталонная камера делает возможным абсолютные измерения. В отличие от манометрических датчиков, которые используют вентиляционное отверстие, открытое в атмосферу, датчик абсолютного давления невосприимчив к барометрическому дрейфу, изменению высоты и сезонным атмосферным изменениям. Это не подлежит обсуждению в таких приложениях, как авиационная альтиметрия, где ошибка давления в 1 гПа на высоте может привести к ошибке высоты ~ 8,5 м — критический запас безопасности в контролируемом воздушном пространстве.

В аппаратах искусственной вентиляции легких и инфузионных насосах измерение абсолютного давления гарантирует, что доставка лекарств и респираторная поддержка не будут подвержены влиянию высоты над уровнем моря в больнице или изменений давления окружающей среды во время транспортировки.

2. Датчик абсолютного давления и датчик избыточного давления — глубокое сравнение

2.1 Сравнение характеристик параллельно

При оценке датчик абсолютного давления vs gauge pressure sensor , инженеры должны учитывать не только эталонную точку, но и то, как каждый тип работает по ключевым метрологическим параметрам. В таблице ниже приведены типичные технические характеристики сопоставимых устройств на базе МЭМС в диапазоне 0–10 бар:

2.2 Когда следует выбирать абсолютную манометрию

Выберите датчик абсолютного давления когда:

• Приложение работает на разных высотах или в местах с разным атмосферным давлением (например, мобильное оборудование, самолеты, дроны).
• Прослеживаемость измерений до абсолютного стандарта (единица СИ: Паскаль) необходима для соответствия нормативным требованиям, что часто встречается в медицинской и аэрокосмической сертификации.
• Необходим мониторинг вакуума или управление процессом при субатмосферных условиях (например, производство полупроводников, сушка вымораживанием).
• Для долговременной регистрации данных требуется стабильная базовая линия без дрейфа, на которую не влияют ежедневные изменения погоды.

Датчики манометра остаются предпочтительным выбором в гидравлических и пневматических системах с замкнутым контуром, где относительным давлением к атмосфере является соответствующая инженерная величина (например, накачка шин, давление в котле).

2.3 Распространенные заблуждения

• Заблуждение: «Абсолютные датчики показывают 0 при температуре окружающей среды». — Нет. На уровне моря абсолютный датчик показывает ~101,325 кПа. Только датчик манометра показывает 0 при температуре окружающей среды.
• Заблуждение: «Абсолютные датчики всегда точнее». — Точность зависит от конструкции и калибровки, а не от эталонного типа. Датчики манометра могут обеспечить равную или лучшую точность относительных измерений.
• Заблуждение: «Можно преобразовать манометрический датчик в абсолютный, добавив атмосферное давление». — Это работает только в том случае, если атмосферное давление известно и стабильно, что противоречит целям мобильных или высотных приложений.

3. Ключевые области применения по отраслям

3.1 Датчик абсолютного давления для высотомеров

датчик абсолютного давления for altimeter applications является одним из наиболее технически сложных вариантов использования. Авиационные высотомеры основаны на модели Международной стандартной атмосферы (ISA), которая определяет предсказуемую зависимость давления от высоты: давление снижается примерно на 1,2 гПа на каждые 10 м увеличения высоты на уровне моря.

Для сертифицированной авионики датчики должны соответствовать экологическим стандартам DO-160G и уровням обеспечения программного обеспечения RTCA/DO-178C. Ключевые характеристики включают в себя:

• Диапазон давления: 10–110 кПа (высота от -500 м до ~30 000 м)
• Разрешение: <1 Па (эквивалент разрешения по высоте ~ 8 см)
• Температурная компенсация: от -55°C до 85°C.
• Устойчивость к ударам и вибрации согласно MIL-STD-810

В дронах и БПЛА потребительского уровня используются недорогие барометрические датчики MEMS (например, 24-битное разрешение, интерфейс I²C), которые по-прежнему обеспечивают точность высоты <±1 м в спокойных условиях, достаточную для автоматического управления полетом и функций возврата домой.

3.2 Датчик абсолютного давления для систем отопления, вентиляции и кондиционирования воздуха

В датчик абсолютного давления for HVAC systems Основная роль заключается в мониторинге давления хладагента в контурах компрессоров, приточных и возвратных камерах вентиляционных установок (AHU), а также в системах автоматизации зданий (BAS). В отличие от контроля перепада давления на фильтре (в котором используются дифференциальные датчики), для управления контуром хладагента требуется абсолютное давление для точного расчета перегрева и переохлаждения хладагента с использованием диаграмм давления-энтальпии (P-H).

3.3 Медицинские устройства

Медицинский уровень датчики абсолютного давления Встраиваются в аппараты искусственной вентиляции легких, наркозные аппараты, инфузионные насосы, тонометры и диализное оборудование. Нормативные требования (IEC 60601-1, ISO 80601) требуют биосовместимости материалов, контактирующих с жидкостью, электромагнитной совместимости (ЭМС) и строгого отслеживания калибровки.

Ключевые характеристики медицинского датчика:

• Точность: ±0,1% от полной шкалы или выше, с калибровкой, отслеживаемой NIST.
• Долгосрочный дрейф: <±0,05% полной шкалы/год.
• Совместимость сред: физиологический раствор, кислород, смеси анестезирующих газов.
• Выход: цифровой (I²C/SPI) со встроенной температурной компенсацией, предпочтительный для современных встраиваемых архитектур.

3.4 Автомобильные системы

Автомобильное применение датчики абсолютного давления включают датчики абсолютного давления в коллекторе (MAP), системы контроля давления в шинах (TPMS, хотя обычно это манометры), давление наддува турбокомпрессора и давление паров топливного бака. Датчики MAP имеют решающее значение для расчета впрыска топлива и угла зажигания блока управления двигателем (ECU). Они должны выдерживать квалификацию АЭК-Q100 Grade 1 (от -40°C до 125°C), высокую вибрацию и воздействие паров топлива.

• Рабочий диапазон: абсолютное давление 10–400 кПа (охватывает вакуум на холостом ходу и максимальное наддув).
• Выход: логометрический аналоговый (0,5–4,5 В) или цифровой протокол SENT.
• Время отклика: <1 мс для динамических событий двигателя

3.5 Недорогой датчик абсолютного давления для проектов Arduino

rise of open-source hardware has created strong demand for a недорогой датчик абсолютного давления Arduino -совместимое решение. Эти датчики — обычно барометрические устройства MEMS с выходом I²C или SPI — позволяют использовать метеостанции, регистраторы высоты, внутреннюю навигацию и проекты дронов с минимальными затратами.

Популярные абсолютные барометрические датчики MEMS, используемые в экосистемах Arduino, предлагают:

• Диапазон давления: 300–1100 гПа (охватывает высоты от -500 м до ~9000 м)
• Вterface: I²C (400 kHz fast mode) or SPI
• Разрешение: 24-битный АЦП, разрешение <0,18 Па в режиме сверхвысокого разрешения.
• Напряжение питания: 1,8–5 В (совместимо с логикой 3,3 В)
• Комплектация: LGA-8, QFN или коммутационный модуль для прототипирования.
• Потребление тока: <1 мкА в спящем режиме (критично для узлов IoT с батарейным питанием)

4. Как правильно выбрать датчик абсолютного давления

4.1 Ключевые характеристики для оценки

Выбор правильного датчик абсолютного давления требует систематической оценки по нескольким параметрам спецификации. Инженерам следует избегать чрезмерного указания (что приводит к увеличению затрат) и недостаточного указания (что приводит к сбоям в эксплуатации).

4.2 Критерии выбора Arduino и встраиваемых систем

Для недорогой датчик абсолютного давления Arduino или встроенного микроконтроллера, приоритет смещается в сторону совместимости интерфейсов, энергопотребления и форм-фактора. Рассмотрим:

• Вterface voltage levels : Убедитесь, что логические уровни I²C/SPI соответствуют вашему MCU (3,3 В или 5 В). Многие МЭМС-датчики имеют собственное напряжение 3,3 В; используйте переключатели уровня при подключении к Arduino Uno 5 В.
• Библиотечная поддержка : Подтвержденная доступность библиотеки Arduino значительно сокращает время разработки.
• Встроенный датчик температуры : Большинство барометрических датчиков MEMS оснащены встроенным датчиком температуры для компенсации и двойного мониторинга.
• Частота выборки : Для метеостанций достаточно 1 Гц. Для удержания высоты БПЛА необходима частота 25–100 Гц.
• Режимы сна и ожидания : необходим для приложений с батарейным питанием, рассчитанных на многолетнюю работу с батарейками-таблетками или небольшими аккумуляторами LiPo.

4.3. Компромисс между ценой и производительностью

cost of an датчик абсолютного давления весы с точностью, сертификацией, совместимостью с носителями и упаковкой. Понимание этих компромиссов помогает командам по закупкам и системным архитекторам сбалансировать бюджет с инженерными требованиями.

5. О MemsTech — вашем надежном партнере по датчикам давления MEMS

5.1 Основана в Уси, создана для инноваций

Компания MemsTech, основанная в 2011 году и расположенная в Национальном высокотехнологичном районе Уси — китайском центре инноваций в области Интернета вещей, — это предприятие, специализирующееся на исследованиях и разработках, производстве и продаже датчиков давления MEMS. Национальный высокотехнологичный район Уси зарекомендовал себя как одна из ведущих азиатских экосистем по производству полупроводников и МЭМС, предоставляя MemsTech доступ к передовым производственным ресурсам, исследовательским партнерствам и инфраструктуре цепочки поставок, критически важной для крупносерийного производства высококачественных датчиков.

5.2 Обслуживаемые продукты и отрасли

MemsTech's датчик абсолютного давления Линейка продуктов охватывает широкий диапазон диапазонов давления, типов производительности и вариантов упаковки, предназначенных для обслуживания клиентов B2B в следующих сферах:

• Медицинский : Датчики, разработанные для респираторного оборудования, инфузионных систем и диагностических инструментов, соответствующие требованиям управления качеством ISO 13485.
• Автомобильная промышленность : Датчики давления MEMS, соответствующие квалификации AEC-Q100 Grade 1 для мониторинга давления в коллекторе, паров топлива и тормозной системы.
• Бытовая электроника : Компактные МЭМС-датчики с низким энергопотреблением для смартфонов, устройств «умного дома», носимых устройств и узлов Интернета вещей.

5.3 Почему отделы закупок и оптовые партнеры выбирают MemsTech

• Профессиональные возможности исследований и разработок : Собственные разработки и технологии MEMS позволяют создавать индивидуальные решения для OEM и ODM-клиентов.
• Научно-производственное управление : Производственные линии, контролируемые ISO, со статистическим контролем процессов (SPC) обеспечивают стабильную производительность и качество в масштабе.
• Строгая упаковка и тестирование : Каждый датчик перед отправкой проходит полную калибровку и функциональное тестирование, при этом возможна дополнительная проверка 100% HTOL (срок эксплуатации при высоких температурах).
• Конкурентные цены : Вертикальная интеграция и эффективность массового производства позволяют MemsTech поставлять высокопроизводительные и экономичные сенсорные решения, которые снижают общую стоимость спецификации системы без ущерба для надежности.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем принципиальная разница между датчиком абсолютного давления и датчиком избыточного давления?

Ан датчик абсолютного давления измеряет давление относительно идеального вакуума (0 Па). Датчик избыточного давления измеряет давление относительно местного атмосферного давления, которое меняется в зависимости от высоты и погоды. В результате датчик абсолютного давления vs gauge pressure sensor Сравнение показывает, что абсолютные датчики обеспечивают стабильные, независимые от местоположения измерения, в то время как манометрические датчики более подходят, когда интересующей инженерной величиной является давление выше или ниже окружающего воздуха, например, давление в шинах или давление в баке относительно атмосферы.

Вопрос 2. Как работает датчик абсолютного давления в высотомере?

В an датчик абсолютного давления for altimeter applications Датчик измеряет фактическое барометрическое давление атмосферы на текущей высоте самолета или БПЛА. Используя модель Международной стандартной атмосферы (ISA), где давление снижается примерно на 1,2 гПа на каждые 10 м набора высоты на малых высотах, система преобразует показания давления в значения высоты. Герметичный эталонный вакуум внутри датчика гарантирует, что на это измерение не влияет герметизация кабины или местные погодные условия, обеспечивая стабильный и повторяемый сигнал высоты для систем управления полетом.

Вопрос 3. Можно ли использовать недорогой датчик абсолютного давления с Arduino для измерения высоты своими руками?

Да. А недорогой датчик абсолютного давления Arduino -совместимое устройство MEMS — обычно 24-битный барометрический датчик I²C — может достигать разрешения по высоте лучше 0,5 м в неподвижном воздухе. Arduino считывает необработанные данные о давлении через I²C, применяет гипсометрическую формулу (или упрощенное приближение ISA) и выводит высоту в метрах. Для достижения наилучших результатов перед каждым сеансом выполняйте локальную калибровку давления на уровне земли, поскольку абсолютное давление на уровне моря ежедневно меняется на ± 2–3 гПа из-за погодных условий, что приводит к ошибке высоты ± 17–25 м без коррекции.

Вопрос 4. Какие характеристики наиболее важны при выборе датчика абсолютного давления для систем отопления, вентиляции и кондиционирования?

Для датчик абсолютного давления for HVAC systems приложений, наиболее важными характеристиками являются: (1) диапазон давления —должны охватывать полное рабочее давление хладагента, включая переходные процессы; (2) совместимость с носителями — смачиваемые материалы должны быть совместимы с такими хладагентами, как R-410A, R-32 или R-134a; (3) Полоса общей ошибки (TEB) во всем диапазоне рабочих температур; (4) выходной интерфейс — токовая петля 4–20 мА предпочтительна для длинных кабелей в системах здания; и (5) защита от проникновения — Минимум IP67 для помещений с оборудованием, подверженных воздействию влаги и чистящих средств.

Вопрос 5. Как датчик абсолютного давления сохраняет точность на протяжении всего срока службы?

Долгосрочная стабильность в датчик абсолютного давления зависит от целостности герметичной вакуумной эталонной камеры, сопротивления ползучести материала диафрагмы и качества алгоритма компенсации ASIC. Высококачественные МЭМС-датчики обеспечивают долговременную стабильность ±0,1% полной шкалы в год или выше. Для поддержания сертифицированной точности датчики следует периодически калибровать — обычно каждые 1–3 года, в зависимости от нормативных требований применения. В критически важных приложениях (медицина, аэрокосмическая промышленность) производители должны предоставить калибровочные сертификаты, отслеживаемые NIST, и опубликованные данные о характеристиках дрейфа.

Ссылки

• Фрейден, Дж. (2016). Справочник по современным датчикам: физика, конструкция и применение (5-е изд.). Спрингер. https://doi.org/10.1007/978-3-319-19303-8
• Вternational Electrotechnical Commission. (2005). МЭК 60770-1: Преобразователи для использования в системах управления промышленными процессами. Часть 1: Методы оценки характеристик. . МЭК.
• Промышленная группа МЭМС и датчиков (MSIG). (2023). Отчет о рынке МЭМС и датчиков . https://www.semi.org/en/communities/msig
• РТКА. (2010). DO-160G: Условия окружающей среды и процедуры испытаний бортового оборудования . РТКА, Инк.
• Национальные инструменты. (2022). Основные сведения о датчиках давления: типы датчиков и руководство по выбору . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Бош Сенсортек. (2023). BST-BMP390-DS002: Техническое описание датчика давления BMP390 . Бош Сенсортек ГмбХ. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Вternational Organization for Standardization. (2016). ISO 13485:2016 – Медицинские изделия. Системы менеджмента качества . ИСО. https://www.iso.org/standard/59752.html
• АЭК. (2014). AEC-Q100 Rev-H: Квалификация стресс-тестов на основе механизма отказа для интегральных схем . Совет автомобильной электроники.
